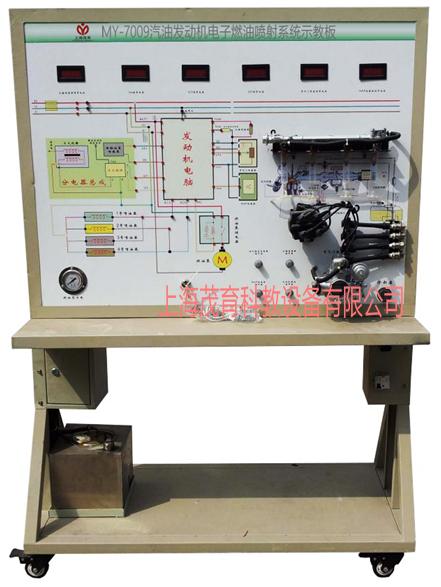

汽油發動機電子燃油噴射系統示教板,汽車教學示教板
2022-07-29 10:53
可起動運行及檢測，通過汽油發動機電子燃油噴射系統的演示，可清楚了解內部的結構與功能，便于學生較快地掌握電子燃油噴射系統的構造和原理，提高學生對電子燃油噴射系統的初步認識，使學生了解電子燃油噴射系統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽油發動機電子燃油噴射系統示教板,汽車教學示教板,汽油發動機電子燃油噴射系統實訓裝置功能特點：
1、真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可分別演示順序噴射、分組噴射、同時噴射三種電子燃油噴射方式。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽油發動機電子燃油噴射系統示教板,汽車教學示教板,汽油發動機電子燃油噴射系統實訓裝置技術規格：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，
7、移動腳輪：100*60mm
四、汽油發動機電子燃油噴射系統示教板,汽車教學示教板,汽油發動機電子燃油噴射系統實訓裝置基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖 （面板：1200*900*4mm) |
套 | 1 |
| 2 | 發動機控制電腦(ECU) | 全新 | 套 | 1 |
| 3 | 點火開關 | 全新 | 個 | 1 |
| 4 | 診斷座 | 茂育 | 個 | 1 |
| 5 | 燃油箱 | 10L | 個 | 1 |
| 6 | 汽油泵(含汽油泵插頭) | 全新 | 套 | 1 |
| 7 | 油泵繼電器 | 全新 | 個 | 1 |
| 8 | 點火線圈總成 | 全新 | 個 | 2 |
| 9 | 火花塞 | 全新 | 個 | 4 |
| 10 | 高壓線 | 全新 | 套 | 1 |
| 11 | 噴油器 | 帶4個120ml玻璃量杯 | 套 | 1 |
| 12 | 噴油嘴 | 全新 | 個 | 4 |
| 13 | 曲軸位置傳感器及信號輪 | 全新 | 套 | 1 |
| 14 | 順序噴射開關 | 全新 | 個 | 1 |
| 15 | 分組噴射開關 | 全新 | 個 | 1 |
| 16 | 同時噴射開關 | 全新 | 個 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm (長×寬×高) |
臺 | 1 |
| 18 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
| 19 | 說明書 | 茂育 | 本 | 1 |
