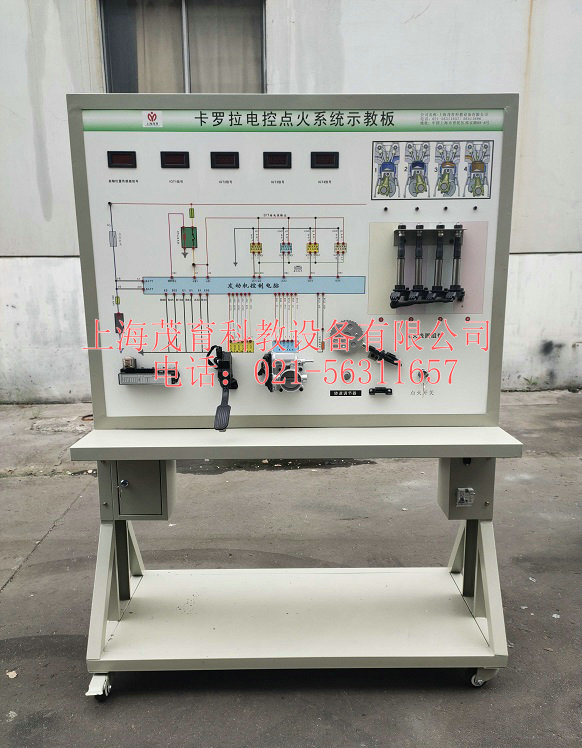

卡羅拉電控點火系統示教板,卡羅拉電控點火系統實訓裝置
2022-07-29 10:50
二、卡羅拉電控點火系統示教板,卡羅拉電控點火系統實訓裝置,卡羅拉電控點火系統實訓設備功能特點：
1、真實可運行原車的發動機點火系統，可充分展示原車點火系統的組成結構和工作過程。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析各種點火系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面， 方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、卡羅拉電控點火系統示教板,卡羅拉電控點火系統實訓裝置,卡羅拉電控點火系統實訓設備技術參數：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V直流電壓；
4、工作溫度：-50℃～50℃；
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，
7、移動腳輪：100*60mm
四、卡羅拉電控點火系統示教板,卡羅拉電控點火系統實訓裝置,卡羅拉電控點火系統實訓設備基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖和工作原理示意圖面板：1200*900*4mm | 套 | 1 |
| 5 | 無分電器分組點火系統 | 車型：，含發動機控制電腦(ECU)、點火開關、曲軸位置傳感器、點火器總成、火花塞 | 套 | 1 |
| 6 | 驅動機構 | 減速電動機，15轉/分 | 套 | 1 |
| 7 | 曲軸位置傳感器及信號輪 | 原車裝置 | 套 | 1 |
| 8 | 保險絲盒 | 茂育 | 個 | 1 |
| 9 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
| 10 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
