汽車儀表系統示教板,汽車儀表系統實訓設備,汽車儀表系統實訓臺
2022-07-29 10:56

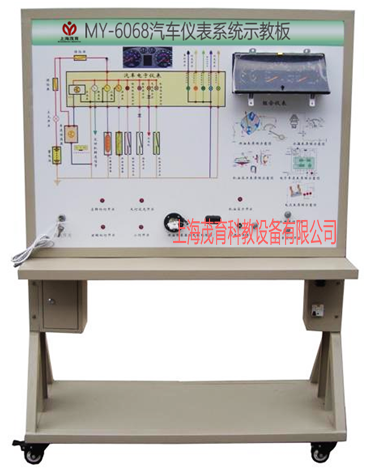

汽車儀表系統示教板,汽車儀表系統實訓設備,汽車儀表系統實訓臺采用全新大眾時超汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程，適用于學校對汽車儀表系統理論和維修實訓的教學需要。
1、真實可運行的汽車電子儀表系統，充分展示汽車電子儀表系統的組成結構。
操縱與儀表系統相連接的各種傳感器、開關，模擬儀表信號源的工作，可真實演示汽車儀表系統的工作過程。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車電子儀表系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電子儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功
三、汽車儀表系統示教板,汽車儀表系統實訓設備,汽車儀表系統實訓臺技術規格：
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、汽車儀表系統示教板,汽車儀表系統實訓設備,汽車儀表系統實訓臺基本配置(每臺)：
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖：面板：1200*900*4mm | 套 | 1 |
| 2 | 點火開關 | 全新 | 個 | 1 |
| 3 | 組合儀表 | 全新 | 套 | 1 |
| 4 | 組合開關 | 全新 | 套 | 1 |
| 5 | 轉速模擬 | 全新 | 套 | 1 |
| 6 | 車速模擬 | 全新 | 套 | 1 |
| 7 | 燃油表傳感器及模擬裝置 | 全新 | 套 | 1 |
| 8 | 充電指示燈工作模擬 | 全新 | 套 | 1 |
| 9 | 機油壓力工作模擬 | 全新 | 套 | 1 |
| 10 | 轉向指示燈開關 | 全新 | 套 | 1 |
| 11 | 遠光指示燈開關 | 全新 | 套 | 1 |
| 12 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
| 13 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
| 14 | 教師手冊 | 茂育 | 套 | 1 |
| 15 | 合格證與保修卡 | 茂育 | 套 | 1 |
