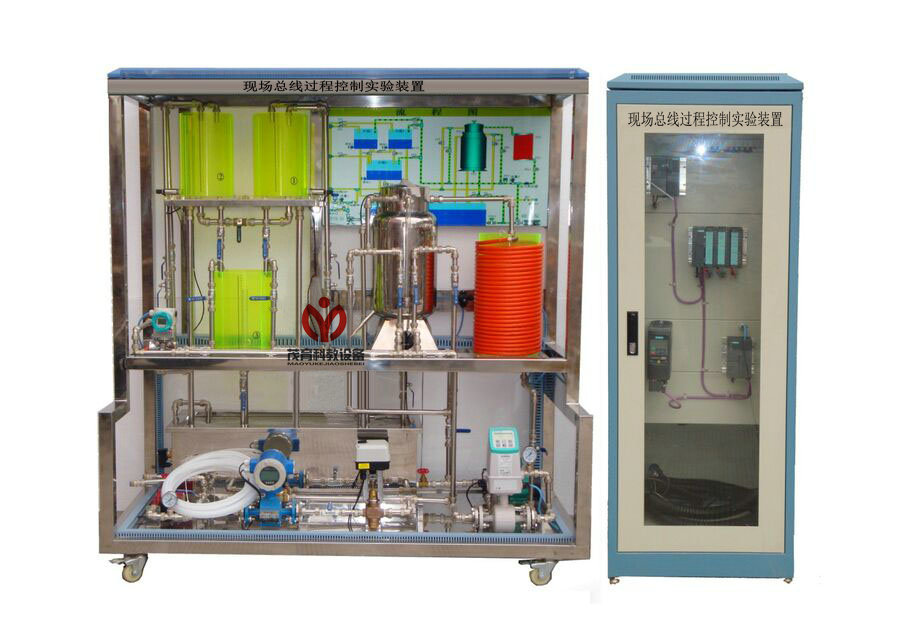

一、現場總線過程控制實驗設備,現場總線過程控制實驗裝置,現場總線過程控制實驗平臺產品概述：

本實驗設備是一套基于PCS現場總線控制的實驗設備，它是集自動化儀表技術，計算機技術，通訊技術，自動控制技術為一體的多功能實驗設備。系統包括流量、溫度、液位等熱工參數，可實現系統參數測定、單回路控制、串級控制、前饋控制、比值控制等多種控制形式。控制系統采用西門子的分布式I/O單元ET200M，監控軟件采用SIMATICWINCC。采用現場總線的液位變送器、壓力變送器、渦輪流量計、變頻器、電動調節閥、溫度變送器以及分布式I/O模塊。該實驗裝置既可作為本科、專科、高職過程控制課程的實驗裝置，也可作為研究生及科研人員在復雜控制系統、先進控制系統研究方面提供物理模擬對象和實現手段。同時也可以作為學習現場總線過程控制的一個實驗手段。

本實驗裝置采用西門子的現場總線過程控制系統，監控軟件采用SIMATIC WINCC。

現場總線是基于全集成自動化思想的系統，其集成的核心是統一的過程數據庫和唯一的數據庫管理軟件，所有的系統信息都存儲于一個數據庫中而且只需輸入一次，這樣就大大增強了系統的整體性和信息的準確性。通訊采用符合IEC61131-3國際標準的編程軟件和現場設備庫，提供連續控制、順序控制及高級編程語言。現場設備庫提供大量的常用的現場設備信息及功能塊，可大大簡化組態工作，縮短工程周期。它具有ODBC、OLE等標準接口，并且應用以太網、PROFIBUS現場總線等開放網絡，從而具有很強的開放性，可以很容易地連接上位機管理系統和其它廠商的控制系統。

二、現場總線過程控制實驗設備,現場總線過程控制實驗裝置,現場總線過程控制實驗平臺結構與特點：

2、設備特點：

（1）三水箱配置；雙路供水系統。

（2）實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

（3）人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。

（4）裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

（5）安全度高，系統配有漏電保護，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

（6）開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

（7）鍋爐加熱程控保護系統

鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。

3、系統水路圖

三、現場總線過程控制實驗設備,現場總線過程控制實驗裝置,現場總線過程控制實驗平臺技術參數與要求：

1、供電電源

單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。

2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米

3、系統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。

4、上位計算機組態軟件：采用國內市場應用廣泛的WINCC6.0組態軟件。

6、外形尺寸（組合后）：對象：1600mm×750mm×1850mm,

控制柜：830mm×750mm×1900mm。

7、重量：實驗柜，約重200Kg；實驗臺+實驗架，約重250Kg

四、現場總線過程控制實驗設備,現場總線過程控制實驗裝置,現場總線過程控制實驗平臺實驗項目：

一）特性實驗

1、水箱單容特性實驗

2、水箱雙容特性實驗

3、上下水箱雙容特性實驗

4、電動閥流量特性實驗

5、變頻器流量特性實驗

6、溫度度特性實驗

7、三容實驗特性實驗

二）單回路控制實驗

1、電動調節閥支路單容液位控制實驗

2、變頻器支路單容液位控制實驗

3、上水箱雙容液位控制實驗
