【產品結構與特點：（以實際生產為準）】

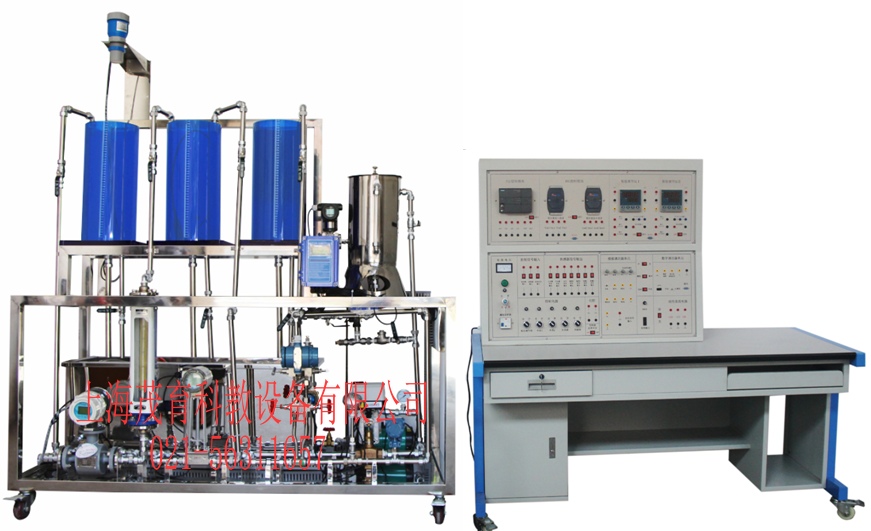

一、三容過程控制綜合實驗裝置,三容過程控制綜合實驗設備,三容過程控制綜合實驗臺產品概述：

過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

二、三容過程控制綜合實驗裝置,三容過程控制綜合實驗設備,三容過程控制綜合實驗臺產品功能：

1、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；

2、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。、

三、三容過程控制綜合實驗裝置,三容過程控制綜合實驗設備,三容過程控制綜合實驗臺產品特點：

1）分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,DDC控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。設備可以實現多臺電腦控制系統，進行遠程網絡控制.

2）三水箱配置；雙路供水系統。

3）實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

4）人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。

5）裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

6）安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

7）開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

8）鍋爐加熱程控保護系統

A、加熱電路加有保險管進行過載保護；

B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。

9）電源保護措施

A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。

B、各控制電路加有保險管，有效保護器件因過載造成損壞。

10）電源啟�？刂品绞剑徊捎脝⑼０粹o控制接觸器來控制電源的啟停。

11）漏電保護裝置及安全性和安全承諾；

A、各種電源及各種儀表的可靠的保護功能

B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。

C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。

四、三容過程控制綜合實驗裝置,三容過程控制綜合實驗設備,三容過程控制綜合實驗臺技術參數與要求：

1、供電電源

單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。

2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米

3、系統儀表的輸入、輸出信號符合IEC標準

1）變送器電流源信號：4-20mADC。

2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）

4、系統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。

5、上位計算機組態軟件

應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南�？梢越M成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。

6、外形尺寸（組合后）：2200mmX1900mmX700mm。

7、重量：實驗柜，約重200Kg；實驗臺+實驗架，約重250Kg

五、三容過程控制綜合實驗裝置,三容過程控制綜合實驗設備,三容過程控制綜合實驗臺實驗內容：

特性實驗

1、水箱單容特性實驗

2、水箱雙容特性實驗

3、三水箱特性實驗

4、電動閥流量特性實驗

5、變頻器流量特性實驗

6、溫度特性實驗

7、壓力特性實驗

單回路控制實驗
