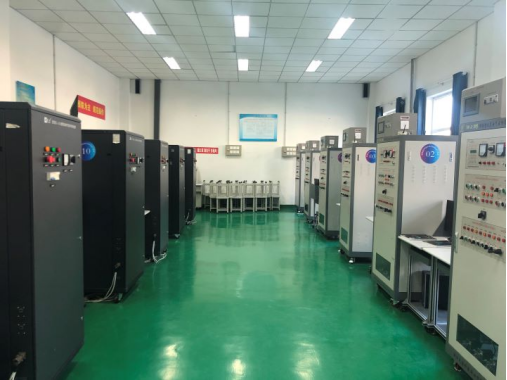

機床排故實訓室是電氣自動化控制實訓基地之一，主要承擔著機電工程系電氣自動化專業、機電一體化技術專業與數控技術專業《機床電氣排故》《電氣控制故障分析》等課程教學、實訓教學及社會電類相關專業的電氣控制技能培訓等教學任務。
一、機床排故實訓室,機床電氣技能實訓裝置,機床電路實訓考核柜實訓室課程設計：
面向機電一體化技術、電氣自動化技術、電力系統自動化技術、工業過程自動化技術、光伏發電與應用技術、工業機器人技術等專業學生。
二、機床排故實訓室,機床電氣技能實訓裝置,機床電路實訓考核柜實驗室功能介紹：

機床排故實訓室可以進行《機床排故》、《電力拖動課程》課程的實訓項目，電控柜正面裝有車床與銑床的考核電路，反面裝有磨床和鉆床的考核電路，兩面可同時進行實訓。這種四合一機床電氣培訓考核裝置，可廣泛用于開設電力拖動課程及進行電工技能等級考核的學�；騿挝�。電控柜的主體分為銑床電氣線路、車床電氣線路、故障設置區、電動機面板四個部分。通過一只轉換開關就能實現兩種機床電機切換的巧妙設計。
三、機床排故實訓室,機床電氣技能實訓裝置,機床電路實訓考核柜主要的實訓項目：
（1）X62W萬能銑床電路智能實訓
（2）T68鏜床電路智能實訓
（3）CA6140車床電路智能實訓
（4）M7120平面磨床電路智能實訓
（5）Z3040搖臂鉆床電路智能實訓
四、機床排故實訓室,機床電氣技能實訓裝置,機床電路實訓考核柜實訓室主要的配置設備：

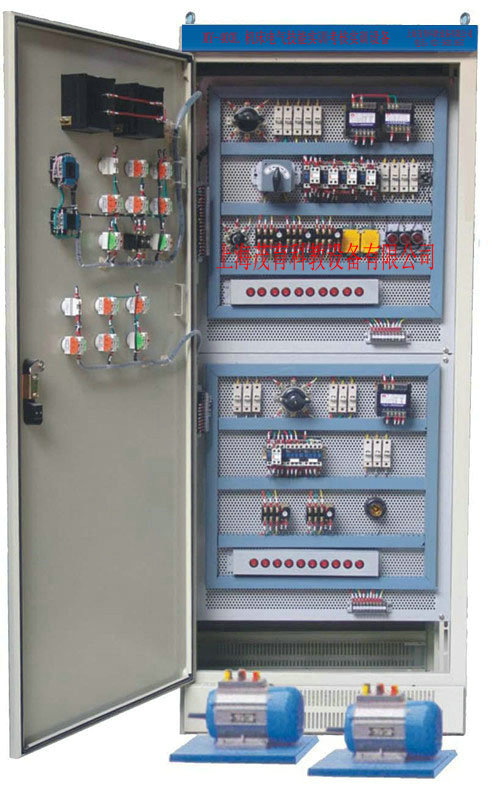

A、MY-403L 機床電氣技能實訓考核實訓設備

一）設備概述：
本機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置；裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。
二）裝置特點：
1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，每一面分別設有機床電氣線路；
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點；
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分體及排除的訓練要求；
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷；
5、可以人為的設置故障點，只要通過開關切換就可設置；
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀，為學員的考核提供了一個統一的標準。
三）技術參數：
1、輸入電源：三相四線 380V±10% 50Hz
2、工作環境：溫度溫度：-10℃～+40℃ 相對濕度：≤85%（25℃）
3、裝置容量：≤1.5KVA
四）裝置組成：
1、實訓柜
實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個，外型尺寸：700mm×600mm×1800mm、設備重量：200㎏、防觸電保護等級：I類、安全保護：設有過流、過載、漏電保護（漏電動作電流≤30mA，分?jǐn)鄷r(shí)間≤0.1S），符合國家相關標準。
2、柜門
(1)在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。
(2)通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
(3)三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，以操作機床電路的總電源的輸出，急停按鈕是用來當發生事故時的緊急停止開關。
(4)定時器兼報警記錄儀，平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警等次數，為學生實技能的考核提供了一個統一的標準。
3、網孔板（兩組）
該網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑結構，堅固耐用。
4、控制柜主體：
控制柜分四個部分
第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件。
第二部分為CA6140車床的電氣線路部分，在該面板上裝有CA6140車床所有的元器件。
第三部分為T68鏜床電路的電氣線路部分，在該面板上裝有T68鏜床電路所有的元器件。
第四部分為Z3040搖臂鉆床的電氣線路部分，在該面板上裝有Z3040搖臂鉆床所
四）實驗內容:
（1）X62W銑床電路：
1、主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器沒電；
2、主軸電機起動缺相；
3、主軸電機無論正反轉均缺一相；
4、主軸電機無論正反轉均缺一相；
5、快速進給電磁鐵不能動作；
6、照明及控制變壓器沒電，照光燈不亮，控制回路失效；
7、控制變壓器沒電，控制回路失效；
8、除冷卻泵及主軸沖動外，其余控制均失效；
9、主軸沖動失效；
10、主軸制動失效；
11、主軸啟動失效；
12、工作臺進給控制及快速進給控制失效；
13、主軸運轉不能啟動；
14、主軸點軸只有點動，不能自鎖；
15、圓工作臺的進給控制及快速進給全失效；
16、圓工作臺控制開關SA1處于斷開位置時，進給控制向前、向下、向后、向上失效，進給沖動也沒有；
17、進給不能沖動；
18、工作臺向下、向右、向前移動沒有；
19、圓工作臺控制開關SA1處于接通位置時，圓工作臺控制全部失效；
20、兩處快速進給全部失效；
（2）CA6140車床：
1、主軸電機缺相，在進KM1觸點之前斷路；
2、主軸電機缺相，在KMM1觸點與FR1之間斷路；
3、控制回路失效，在FU1與TC之間斷路；
4、刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；
5、刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6、主軸電機，刀架快移，冷卻泵控制失效，變壓器TC與FU2之間斷路；
7、主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8、主軸電機不能啟動，KM1線包到TC間斷路；
9、刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開；
10、冷卻泵控制失效，啟動按鈕QS2與KM1常開觸點之間開路；
（3）T68鏜床電路
1、所有電機缺相，控制回路失效；
2、主軸電機及工作臺電機，無論正反轉均缺相，控制回路正常；
3、主軸正轉缺相；
4、主軸正、反轉均缺一相；
5、進給電機快速移動正轉時缺一相；
6、進給電機無論正反轉均缺一相；
7、控制回路及照明回路均沒電；
8、除照明燈及通電指示外，其它控制全部失效；
9、當操作手柄下SQ4時，SQ3未壓下（接通），但控制回路失效，通電指示燈仍亮；
10、主軸正轉不能啟動，但能點動；
11、主軸電機正轉點動與啟動均失效；
12、控制回路全部失效；
13、主軸電機反轉不能啟動、點動；
14、主軸電機反轉只能點動；
15、主軸電機不能反轉；
16、主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；
17、主軸變速與進給變速時手柄拉出SQ2均不能斷開，M1仍在運行；
18、主軸電機高低速均不啟動；
19、主軸電機的低速不能啟動，高速時，無低速的過渡；
20、當手柄扳到進給位置壓下SQ4（SQ3接通），快速移動電動機無論正反轉均不啟動；
21、主軸電機即使打到高速位置也只能低速運行；
22、快速移動電機正轉不能啟動；
24、快速移動電動機，無論正反轉均不能啟動；
25、快速移動電動機，反轉不能啟動；
26、快速移動電動機，正轉不能啟動；
（4）Z3040搖臂鉆床
1、變壓器TC無電壓輸入、所以控制及指示燈均失效
2、立柱松緊電機失電、不能松開與夾緊、其余控制均正常
3、冷卻電機失電、冷卻電機不能運轉
4、搖臂升降控制失效
5、冷卻照明正常、其它控制失效
6、搖臂只能上升、不能下降
7、主軸只能下降、不能上升
8、主軸控制失效
9、立柱控制只能松開、不能夾緊
10、立柱控制只能夾緊、不能松開

B、MY-403T 機床電路實訓考核設備

一）產品概述：
本裝置采用實際配電柜作為主體柜，充分利用該柜雙面空間位置，每柜設置四種不同類型機床電路，每一機床電路均人為隱蔽地設置了十幾項電路故障，讓學員熟悉、了解、掌握各種機床電路原理、電氣線路、電氣控制、運行操作等基本原理及故障分析與排除技能，該柜整體設計整齊美觀，科學規范，操作方便。
二）技術參數：
1、工作電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率：1.5Kw
4、環境溫度：-10℃～40℃
5、相對濕度：≤85%
6、外形尺寸：L800mm×W600mm×H1800mm
三）產品結構：
1、該設備為雙面柜雙開門，共一個工位，為照明類實訓工位。
2、主要由柜體框架、前、后門、側板、標牌、頂板、實驗掛板組成。
3、柜體框架由優質鋼板焊接而成，表面靜電噴塑。底部裝帶剎車的萬向輪，方便調整設備的擺放位置。
4、前后門板、側板、頂板等均以優質鋼板為原材料，經過折彎焊接而成，表面靜電噴塑。
5、標牌采用絲印處理或噴繪工藝。
6、實驗掛板有若干塊，由優質鋼板折彎噴塑后組裝于門的里面。實驗掛板安裝各種實訓用的元、器件，用戶可以在其上進行各種實訓。
四）配置清單

序號	物料名稱	規格型號	單位	數量
1	機床電路實訓考核柜		套	1
2	電動葫蘆模塊		套	1
3	萬能銑床模塊	X62W	套	1
4	臥式車床模塊	CA6140	套	1
5	搖臂鉆床模塊	Z35	套	1
6	三相異步電機組		臺	1
7	訓考核指導說明書		套	1

五）實訓考核項目：
1、Z35搖臂鉆床電氣控制操作實訓
2、CA6140車床電氣控制操作實訓
3、X62W萬能銑床電氣控制操作實訓
4、電動蘆葫電氣控制操作實訓
5、Z35搖臂鉆床電氣故障檢修與排除實訓
6、CA6140車床電氣故障檢修與排除實訓
7、X62W萬能銑床電氣故障檢修與排除實訓
8、電動蘆葫電氣故障檢修與排除實訓
五、機床排故實訓室,機床電氣技能實訓裝置,機床電路實訓考核柜實驗室的實訓目的：

能完成銑床和車床的工作原理及動作，可以獨立進行操作，學生可以在機床電氣電路中進行電氣故障的排除訓練和演示，以達到熟悉各種故障現象。提高學生排除各種故障的動手能力�？梢允謩�(dòng)和電腦智能設置故障點兩種方式選擇，可實現智能實訓考核功能。
