現代電子制造技術實訓室擁有一套SMT實訓系統，該系統涵蓋應用電子、微電子、電子科學等專業中所涉及的現代電子貼片、PCB制作、浸焊、回流焊接等技術，集電路板加工和焊接應用為一體。
目前承擔電子焊接技術、PCB設計等課程實訓項目，專業綜合設計及畢業設計，并向?qū)W生開放。
一、現代電子制造技術實訓室,電子裝配實訓考核裝置,電子裝配生產線主要的實驗內容有：
1．雕刻法PCB制作；
2．腐蝕法PCB制作；
3．浸焊工藝訓練；
4．表面貼裝訓練；
5．回流焊接工藝訓練；
6．焊接檢測和補焊訓練。
二、現代電子制造技術實訓室,電子裝配實訓考核裝置,電子裝配生產線實驗室主要的配置設備：

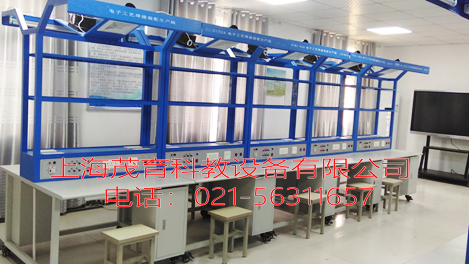

A、MY-116D 電子工藝焊接裝配生產線

一）技術性能：
1、輸入電源：三相四線380V±10％50Hz
2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
3、裝置容量：<200VA
4、外形尺寸：單個實訓臺尺寸為1.1m×1.3m×2m。
二）基本配置：
主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構，正反兩面均有以下相同的資源。
1、實訓臺
實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架等組成。
（1）正反兩面?zhèn)渑溆幸粋€工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱枓煜洌ㄕ{(diào)試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（5）采用手推插件線專用鋁滑軌，導軌間距0-350mm可調，雙邊布置。
（6）工藝卡：在燈架中間設一路工藝指導卡架，采用H型鋁導軌制作，每工位布置一塊300×400×1.5mm透明有機玻璃板。
3、實訓線路板(2套／臺)
常規配備六管超外差式調頻收音機、LED數字電子鐘、多路搶答器等實訓線路板。
4、實訓工具套件
配備常用的數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、恒溫電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。
三）實訓項目：
任務一：多路搶答器生產
1)多路搶答器元器件認識及測量
2)多路搶答器原理圖識讀及工藝文件填寫
3)多路搶答器裝配工具與準備工藝
4)多路搶答器主板焊接
5)多路搶答器主板調試
6)多路搶答器電路板檢驗
任務二：LED數字電子鐘生產
1)LED數字電子鐘元器件認識及測量
2)LED數字電子鐘原理圖的識讀及工藝文件填寫
3)LED數字電子鐘的裝配工具與準備工藝
4)LED數字電子鐘主板焊接
5)LED數字電子鐘主板調試
6)LED數字電子鐘主板檢驗
任務三：六管超外差式調頻收音機整機生產
1)調頻收音機元器件認識及測量
2)調頻收音機原理圖識讀及工藝文件填寫
3)調頻收音機常用裝配工具與準備工藝
4)六管超外差式調頻收音機主板焊接
5)六管超外差式調頻收音機整機調試
6)六管超外差式調頻收音機整機檢驗
7)六管超外差式調頻收音機整機包裝

B、MY-111 環保型PCB制板工藝系統

一）產品概述：
環保型PCB制板工藝系統是PCB設計及驗證設計快速制板的研發利器，PC控制完成全自動鉆孔替代人工操作；PCB雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；采用USB接口通信，速率快，軟件操作簡單。
二）雕刻機結構及技術參數：
傳動機構XYZ均采用直線導軌，滑塊預緊裝置，保證滑塊無間隙；機器整體結構采用鑄鐵件，整體銑平，導軌支撐面平整、穩定；XYZ軸均采用德國原裝進口滾珠絲桿，運動平穩，雕刻精度高、整體震動小。
強大的軟件設計功能，通過PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統，該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。
主要技術參數：

規格型號	MY-111	鉆孔深度	0.02～3mm
最大工作面積	320mm×320mm	鉆孔孔徑	≥0.4mm
加工面數	單/雙面	鉆孔速度	100 孔/分鐘
驅動方式	步進電機	直線導軌	工業級線形方滑軌
主軸電機	60000rpm變頻電機	傳動方式	滾珠絲桿
最大移動速度	4.8m/min	控制方式	ARM
最小線寬	4mil（0.1016mm）	通信方式	RS-232/USB
最小線距	6mil（0.1524mm）	安全性能	硬件限位保護，超限自停
分辨率	0.003125mm	防塵罩	標配

三）雙面板過孔機技術參數：

最大孔化板面	340*340mm	陽極銅板	1801002mm(2套)
最小孔徑精度	0.5mm	電源	220V/50-60HZ
最大厚徑比	2.5：1	外形尺寸	350270490mm
工作電流	0-3A可調	重量	45Kg

四）全套系統推薦配置：

名稱		規格型號	數量	備注
電腦			1臺	自備
線路板裁板機		MY-CBJ	1臺
線路板雕刻機		MY-3020	1臺
PCB教學掛圖		MY-TP	1套	1、尺寸：1200*800mm，彩色噴繪； 2、塑框鑲邊，內容介紹制板設計工藝及制作流程。
PCB仿真教學軟件		MY-JC	1套	用于PCB教學用視頻資源CD
配套耗材	單面敷銅板	8mm*12mm	50片
	雙面敷銅板	30mm*30mm	25片
	雕刻刀		10根
	鉆頭		10支
	化學沉銅液		1桶
	雙面板導電膠		1瓶
附注：實際增減設備數量，根據實際需求。

C、MY-115SMT表面貼裝實習系統

一）特點：
1、低成本配置方案，是大中專院校、科研院所焊接的利器
2、可完成表面貼裝元器件的單、雙面板焊接
3、SMT產品的實際動手操作能力培養和熟練
4、掌握SMT焊接知識及整個簡易的制造過程
5、掌握SMT表面貼裝技術的原理和工藝
6、掌握SMT表面貼裝技術的使用方法和技巧
7、提供教學掛圖和SMT的教學資源
8、常見表面貼裝器件（SMD）的結構及區別
二）參考配套：

規格名稱	性能參數	數量	備注
MY-SYJ手動高精度絲網印刷機	1、最大有效分配面積：440×320mm 2、分配精度：±0.2mm，框架 3、X軸最大可調距離：20mm， 4、工作臺Y軸最大可調距離：30mm 5、框架θ角最大可調距離：±20° 6、框架與工作臺之間可調距離：0～10mm 7、外形尺寸：450mm×600mm×240mm	1
MY-GD刮刀	不銹鋼+合金鋁材料 SUS#，100mm長度，刮片有刃性，壽命使用長	5
MY-892A手動高精度點膠機	可手動輕觸控制，由定時器控制每次滴膠時間，定時、定量出膠水，確保每次滴膠一致;可滴膠液體或料，有紅膠、黃膠、環氧樹脂、錫漿、矽膠、助焊劑等;調節氣壓，選擇適當?shù)臅r間和針咀，便于改變每次滴膠量和滴膠時間，適合不同需要;微型腳踏控制板;多種規格的塑膠咀適合不同需要。自動定時：0.01s～30s 重復準確性：±0.5% 外型尺寸：235x165x60(mm) 輸入電壓：220～240V 50Hz AC 內部電壓：24V DC 最小滴膠量：0.01ml 輸入氣壓：2.5～7 bar (35～100psi) 消耗功率：<15W 配套氣泵：JD-QB 1臺 1、功率：1.1KW，2、氣壓：8kg/cm2，3、儲氣量：12升，4、出氣量：60L/min，5、電源：220V/50Hz	1	含氣泵一臺
MY12000真空吸筆	有防靜電功能電源：220V，50Hz 外型尺寸：180×90×70（mm）整機重量：＜1Kg；氣流通道：2 自帶膜片式氣泵，雙人型使用配置：兩根吸筆，吸盤及吸管2根	2
MY-TPJ手動高精度貼片機	特點：隨著電子封裝產業的高速發展，芯片的存儲量越來越大，引腳越來越多，引腳間距越來越小，用戶在貼片焊接過程中，原有的手工貼裝方式已無法滿足要求。貼片臺是一款精密IC貼裝設備，良好的視覺效果，精密的位移裝置，無需編程，簡單的操作過程即可完成準確貼裝。技術參數： 1、貼片速度： 300～600粒/小時 2、配有真空裝置，不需包接氣源； 3、工作臺面：220X220mm 4、XY向調節范圍40mm，Z向移動范圍80mm 5、旋轉角度可調節正負30度 6、內置減壓裝置，操作快速靈活。	1
MY-300A無鉛回流焊機	輸入電源：AC220V/50～60HZ 峰值功率：3.5kW；紅外線輻射和熱風混合加熱方式操作系統：中英文雙語操作系統 工作模式：自動回焊模式、可調恒溫維修模式溫度曲線段：預熱段、加熱段、焊接段、保溫段、冷卻段等共五段預熱段溫度設置范圍和時間：70～150℃、時間：0～5Min 加熱段溫度設置范圍和時間：預熱溫度～250℃ 時間：0～5Min 焊接段溫度設置范圍和時間：加熱溫度～280℃ 時間：0～30S 保溫段溫度設置范圍和時間：焊接溫度～（0～50℃）有效焊接面積：300×300mm 外形尺寸：420×380×250mm	1臺
MY-HG焊錫膏	含量為63/37，25Um，500g/瓶	10
MY-HWX冰箱	總有效容積:48L耗電量：kWh/24h，0.5KW/24H,總重量：20kg,顏色：純白色, 溫度可調,壓縮機恒溫保溫室0-10度。	1
MY-TP(SMT)工藝掛圖	1、尺寸：1200×800mm，彩色噴繪； 2、塑框鑲邊，內容介紹SMT表面貼裝技術工藝及制作流程。	1套
MY-JC（SMT）SMT 實訓教學資源	SMT視頻教學資源及相關學習資料，軟件CD	1套
MY-FM微型貼片實訓產品套件	微型貼片收音機套件，JD-FM，用于貼片實訓用,含教材制作資料及原理圖，以及電子檔資料	100套
MY-GW（FM）微型貼片實訓配套鋼網	用于FM專用配套使用, FM收音機模板JD-GW：370X470㎜標準中號模板，不銹鋼材料	1套
MY-JBD焊膏專用攪拌刀	不銹鋼材料 SUS#，100mm長度，刮片有刃性，壽命使用長	1把

三、現代電子制造技術實訓室,電子裝配實訓考核裝置,電子裝配生產線實驗室建設的總結：
通過訓練培養學生的專業技能，綜合認知所學知識和專業技能進行本專業的工業產品制程，解決本專業實際問題的能力和創新實踐能力，使學生的知識結構更加合理，以適應社會對高技能人才的需求，快速了解現代電子制造工藝和工藝，以及對應工藝對設計的要求，完善設計理念。
