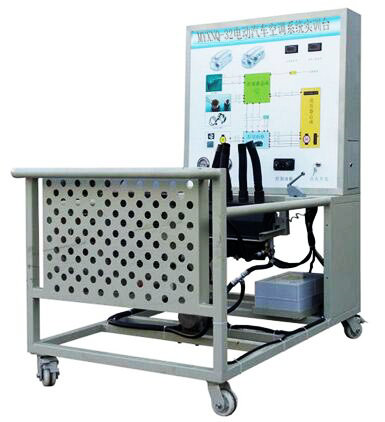

電動汽車空調系統實驗臺,電動汽車空調系統實驗設備
2022-08-04 08:02
二、電動汽車空調系統實驗臺,電動汽車空調系統實驗設備,電動汽車空調系統實驗裝置功能特點：
1、真實可運行的電動汽車空調系統，充分展示電動汽車空調系統的組成結構和工作過程。
2、由電動汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示電動汽車空調系統的工作過程以及工作原理。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8、實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電動汽車空調系統實驗臺,電動汽車空調系統實驗設備,電動汽車空調系統實驗裝置技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：原電動汽車電源
3、制 冷 劑：R134a
4、工作溫度：-40℃～+50℃
5、高壓壓力表：0～1.5MPa
6、低壓壓力表：0～0.3MPa
7、鋼管：40*40*3mm
8、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：120*80mm
四、電動汽車空調系統實驗臺,電動汽車空調系統實驗設備,電動汽車空調系統實驗裝置基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板(面板柜) | 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 茂育 | 個 | 1 |
| 3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
| 4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
| 5 | 數字式進風口溫度表 | 個 | 1 | |
| 6 | 數字式出風口溫度表 | 個 | 1 | |
| 7 | 空調控制器總成 | 原車全新 | 套 | 1 |
| 8 | 空調蒸發箱總成 | 原車全新 | 套 | 1 |
| 9 | 電動汽車空調壓縮機總成 | 原車全新,48V | 套 | 1 |
| 10 | 膨脹閥總成 | 原車全新 | 套 | 1 |
| 11 | 干燥器總成 | 原車全新 | 套 | 1 |
| 12 | 鼓風機總成 | 原車全新 | 套 | 1 |
| 13 | 冷凝器 | 原車全新 | 個 | 1 |
| 14 | 冷卻電子風扇 | 原車全新 | 套 | 1 |
| 15 | 電動汽車空調控制器(驅動電機變頻器)及操縱開關組件 | 原車全新,48V | 套 | 1 |
| 16 | 電動汽車電池組 | 原車全新,48V | 套 | 1 |
| 17 | DC/DC系統 | 原車全新 | 套 | 1 |
| 18 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm | 臺 | 1 |
| 19 | 車載充電器與充電口 | 配套 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
| 21 | 設備教師手冊 | 茂育 | 套 | 1 |
| 22 | 設備合格證、保修卡 | 茂育 | 套 | 1 |
