汽車電動動力系統實訓平臺,汽車電動動力系統實訓裝置
2022-08-03 11:28
二、汽車電動動力系統實訓平臺,汽車電動動力系統實訓裝置,汽車電動動力系統實訓設備功能特點：
1、電動動力系統臺架與控制電路系統臺架分為兩個獨立部分設計，即可以提高實驗效果的直觀性，也便于進行系統性電路測量。
2、電動動力系統臺架采用鋼制框架式結構，整體結構堅固。
3、控制電路系統臺架由冷板沖壓而成。
4、設備上配置相應的數字指示儀表，便于過程監控電動動力系統的狀態。
5、設備配套了故障設置與排除系統。
三、汽車電動動力系統實訓平臺,汽車電動動力系統實訓裝置,汽車電動動力系統實訓設備技術規格：
1、工作電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.0kVA
4、電池組容量：72V/150AH
5外形尺寸：120cm×80cm×150cm(動力系統臺架).檢測面板1240*600*1700mm(控制系統臺架)
6、設備顏色：標準7032等
7、設備鋼管：40*40*3mm
四、汽車電動動力系統實訓平臺,汽車電動動力系統實訓裝置,汽車電動動力系統實訓設備基本配置及功能：

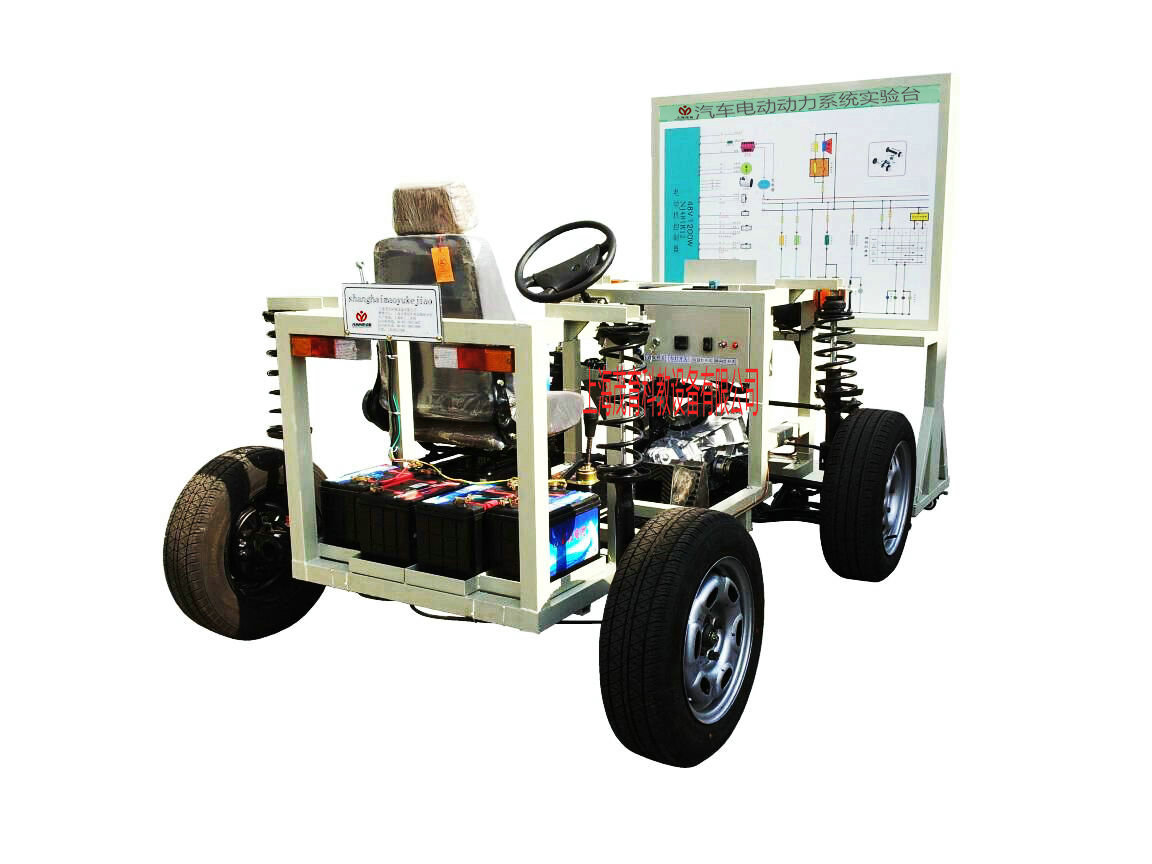

整套實訓臺由電動動力系統臺架和控制系統臺架兩大部分組成，兩者之間通過專用航空插頭進行連接。
1、電動動力系統臺架：鋼制臺架上安裝有全套純電動動力系統部件，器件包括電動汽車電動機、變速器總成、電動汽車控制器、4個12V/65AH蓄電池組成的蓄電池組等真實的汽車部件，整體整體結構采用噴塑處理，通過與控制電路系統配套可實行純電動汽車的正常啟動、加速和減速的過程，能真實的觀測純電動汽車啟動、前行、后退、加速、充電等工況下的運行情況，了解純電動汽車的工作原理與結構。
2、控制系統臺架：
2.1安裝開關等操縱臺；設有智能故障設置系統。
2.2設備包括汽車組合儀表、操作開關、電子油門踏板、DCDC變換器、倒車蜂鳴器、保險絲盒、繼電器盒等純電動動力系統的控制部件。
2.3臺架通過專用的航空電纜線與電動動力系統臺架對接，完成純電動汽車電氣控制線路的連接。
2.4通過操縱安裝開關能真實觀測純電動汽車的啟動、前行、后退、加速和充電工況下的運行情況，理解純電動汽車的工作特點和控制方式。
2.5控制器設有診斷接口，可與專用編程器進行連接，進行診斷與編程。
五、汽車電動動力系統實訓平臺,汽車電動動力系統實訓裝置,汽車電動動力系統實訓設備實訓項目：
1、純電動動力系統啟動工況檢測
2、純電動動力系統前進工況檢測
3、純電動動力系統后退工況檢測
4、純電動動力系統停止工況檢測
5、純電動動力系統充電工況檢測
6、純電動動力系統綜合故障檢測
六、基本配置：（每臺）
| 序號 | 名 稱 | 主要部件、器件及規格 |
| 1 | 電動動力系統臺架 | 鋼制框架，外表噴塑工藝；地面可行駛； |
| 2 | 控制系統臺架 | 冷板沖壓結構，安裝檢測面板，尺寸1240mm×600mm×1700mm |
| 3 | 電路故障設置與排除裝置 | 茂育配套 |
| 4 | 電動汽車控制器 | 茂育配套 |
| 5 | 電動汽車電動機 | 1kW |
| 6 | 4檔手動變速器及附件 | 茂育配套 |
| 7 | 加速踏板 | 電子式 |
| 8 | DC/DC變換器 | |
| 9 | 動力電池組 | 48V/150AH |
| 10 | 操作開關 | 點火開關、檔位開關等 |
| 11 | 其他 | 繼電器盒、保險絲盒等 |
| 12 | 前橋懸掛機構 | 全新茂育配套 |
| 13 | 后橋懸掛機構 | 全新茂育配套 |
| 14 | 方向盤、轉向柱、萬向節、方向機、轉向拉桿 | 比亞迪F0，電動轉向 |
| 15 | 4條車輪 | 全新茂育配套 |
| 16 | 剎車系統 | 全新茂育配套 |
| 17 | 駐車裝置 | 全新茂育配套 |
| 18 | 照明燈系統 | 全新茂育配套 |
| 19 | 汽車充電器 | 24V，50A |
| 20 | 保修卡與合格證 | 茂育配套 |
| 21 | 教師手冊 | 茂育配套 |
