新能源電動轉向助力(EPS)實訓臺,新能源電動轉向助力實訓設備
2022-08-03 11:18

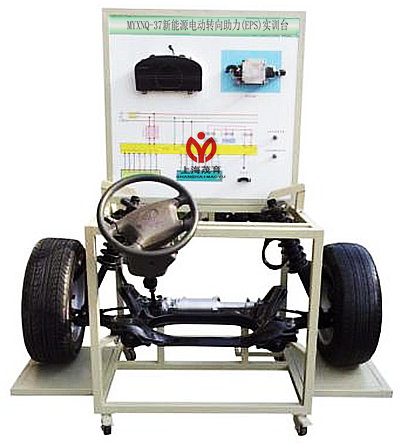

新能源電動轉向助力(EPS)實訓臺,新能源電動轉向助力實訓設備,新能源電動轉向助力(EPS)實訓裝置采用時風純電動汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。適用各院校對電控助力轉向系統的理論和維修實訓的教學需要。
二、新能源電動轉向助力(EPS)實訓臺,新能源電動轉向助力實訓設備,新能源電動轉向助力(EPS)實訓裝置功能特點：
1、真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2、調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、新能源電動轉向助力(EPS)實訓臺,新能源電動轉向助力實訓設備,新能源電動轉向助力(EPS)實訓裝置技術規格：
1、外形尺寸：1700×1200×1800mm(長×寬×高)
2、輸入電源；交流220V±10% 50Hz
3、工作電源；原車電源電壓
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、移動腳輪：100*50mm
7、面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、新能源電動轉向助力(EPS)實訓臺,新能源電動轉向助力實訓設備,新能源電動轉向助力(EPS)實訓裝置基本配置(每臺)：
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 動力轉向控制電腦(ECU) | 臺 | 1 | |
| 3 | 診斷座 | 個 | 1 | |
| 4 | 點火開關 | 個 | 1 | |
| 5 | 前橋懸掛機構 | 套 | 1 | |
| 6 | 方向盤、轉向柱、電動助力方向機、轉向拉桿 | 套 | 1 | |
| 7 | 車輪 | 個 | 2 | |
| 8 | 車速信號模擬裝置 | 套 | 1 | |
| 9 | 轉速信號模擬裝置 | 套 | 1 | |
| 10 | 扭矩傳感器 | 套 | 1 | |
| 11 | 扭矩傳感器信號電壓數顯表 | 套 | 1 | |
| 12 | 移動臺架(帶自鎖腳輪裝置) | 170×1200×1800mm | 臺 | 1 |
| 13 | 故障模擬與排除裝置 | 套 | 1 | |
| 14 | DC/DC模塊 | 套 | 1 |
