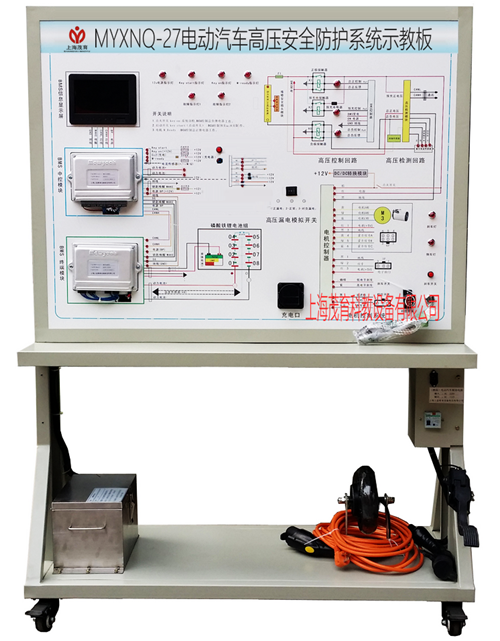

電動汽車高壓安全防護系統示教板,電動汽車高壓安全防護實驗臺
2022-08-02 11:06
二、電動汽車高壓安全防護系統示教板,電動汽車高壓安全防護實驗臺,電動汽車高壓安全防護系統實訓設備功能特點：
1、該設備完整展示電動汽車高壓安全防護系統(包括電動汽車的電源系統、電機系統、顯示系統及BMS實物元件為基本組件，能體現高壓系統電氣原理及上下電邏輯；高壓系統的安全防護措施及安全檢測,配電系統：安裝總正繼電器、總負繼電器、預充繼電器與預充電阻)，可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖(包含：①完整的電動車高壓系統②完整的電機控制系統③完整的磷酸鐵鋰電池組管理系統與顯示系統）；學員可直觀對照電動汽車整車高壓安全防護系統結構原理圖和實物，認識和分析電動汽車整車高壓安全防護系統的工作原理。
3、面板上安裝有點火開關、電動汽車真實磷酸鐵鋰電池組，電動汽車安全維修塞插頭模塊，高壓電路仿真系統，安全繼電器組件，漏電保護模塊與模擬操縱開關。
4、面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、工作采用電動車電池組電源，其他系統的12V直流電源由DC/DC模塊提供，安裝電動車國標220V充電口與充電槍，真實實現電動車的充電操作。
6、真實的電動汽車高壓安全防護系統器件，安全繼電器（包括總正繼電器、總負繼電器、預充繼電器）通過電動車的高壓安全系統控制單元能正�？刂婆c工作；高壓安全系統控制單元采用CAN-BUS通信控制；
7、真實的電動汽車霍爾式電流傳感器，系統真實檢測的電流數據流且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實顯示。
8、BMS控制單元7寸彩屏顯示器采用CAN-BUS通信控制喚醒等信號。
9、BMS控制單元7寸彩屏顯示器采用CAN-BUS通信顯示各單體磷酸鐵鋰電池電壓、電流、溫度等狀態真實信號。
10、高壓安全系統控制單元采用CAN-BUS通信顯示安全報警、“READY”等信號信息。
11、真實電動車的電機系統，可正常運行電動車電機各工況；高壓安全系統報警后，通過CAN-BUS通信控制安全繼電器工作，且電機停機。
12、真實電動車的高壓安全系統，國標充電槍插入設備充電口后；高壓安全系統通過CAN-BUS通信控制安全繼電器工作，且通過CAN-BUS通信的7寸彩屏顯示器同步顯示充電工況。
13、真實的電動汽車高壓安全預充電器件，預充繼電器通過電動車的高壓安全系統控制單元能正�？刂婆c工作，高壓安全系統控制單元采用CAN-BUS通信控制。
14、真實的電動汽車放電器件（電機系統等），可正常運行電動車電機各工況；通過CAN-BUS通信控制與檢測放電器件（電機系統等）電流、電壓等工況且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實同步顯示。
三、電動汽車高壓安全防護系統示教板,電動汽車高壓安全防護實驗臺,電動汽車高壓安全防護系統實訓設備技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V等
3、高壓源：72V
4、磷酸鐵鋰電池組：72V
5、工作溫度：-40℃～+50℃
6、外形尺寸：1240×600×1700mm(長×寬×高)
四、電動汽車高壓安全防護系統示教板,電動汽車高壓安全防護實驗臺,電動汽車高壓安全防護系統實訓設備實驗項目：
1、電動車高壓保護原理實驗
2、高壓電路漏電保護仿真原理
3. 高壓蓄電池拆裝維修實驗
4、高壓電路維修操作仿真實驗等
