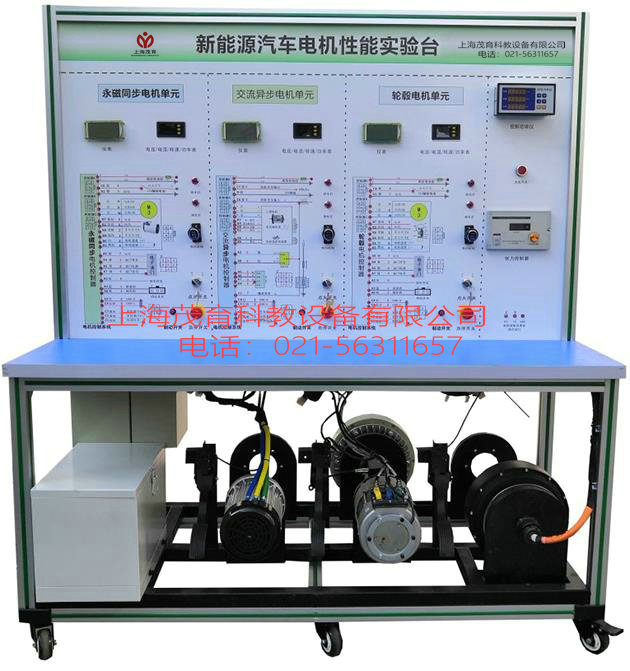

電動汽車電機性能試驗臺,電動汽車電機性能實驗裝置,電動汽車電機性能實驗設備由實訓臺架、新能源汽車電池組、三種新能源汽車常用電機（永磁同步、交流異步、輪轂電機）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、工控機(需要另外配)等模塊組成。
二、電動汽車電機性能試驗臺,電動汽車電機性能實驗裝置,電動汽車電機性能實驗設備功能特點：
1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致。
2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等。
3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況。
4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。
三、電動汽車電機性能試驗臺,電動汽車電機性能實驗裝置,電動汽車電機性能實驗設備實訓項目：
1、電動汽車用直流永磁電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
2、電動汽車用直流永磁電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
3、電動汽車用直流永磁電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
4、電動汽車用交流異步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
5、電動汽車用交流異步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
6、電動汽車用交流異步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
7、電動汽車用開關磁阻電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
8、電動汽車用開關磁阻電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
9、電動汽車用開關磁阻電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
10、電機不轉動情況的故障分析及排除。
四、電動汽車電機性能試驗臺,電動汽車電機性能實驗裝置,電動汽車電機性能實驗設備基本配置(每臺)：
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖 | 套 | 1 |
| 2 | 點火開關 | 配套 | 套 | 3 |
| 3 | 鋰電池組 |
3.7V 42Ah三元?jiǎng)恿︿囯姵?br style="margin: 0px; padding: 0px;" />
標稱電壓：3.65V 標稱容量：42Ah 電芯內阻：2.3mΩ 持續放電電流：3C 最大放電電流：6C 最大充電電流：1C 充電限制電壓：4.2V 放電限制電壓：2.75V 工作溫度：充電：0℃-+45℃ 放電：-20℃-+60℃ 車用三元鋰動力電池，臺架動力電池組采用17節電池模組串聯組成； 動力電池組的技術參數： 額定電壓：62.9V； 額定能量：2.7KWH； 工作電壓范圍：46.7V~71.4V。 |
套 | 2 |
| 4 | 純電動車永磁同步電機 |
額定電壓：72V 額定功率：2.5KW 額定轉速：3800 額定電流：21A 額定扭矩：3.3N.M 額定效率：83% |
套 | 1 |
| 5 | 純電動車交流異步電機 |
額定電壓：72V 額定功率：4KW |
套 | 1 |
| 6 | 純電動車輪轂電機 |
磁鋼高度：40磁鋼 電壓：72V 功率：2KW 電機相線：6平方 中軸直徑：16MM |
套 | 1 |
| 7 | 電機控制器 | 與電機配套 | 套 | 3 |
| 8 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 9 | DC-DC轉換器 | 72V轉12V | 套 | 1 |
| 10 | 檔位開關 | 電動車專用 | 套 | 3 |
| 11 | 油門控制裝置 | 電動車專用 | 套 | 3 |
| 12 | 直流接觸器 | DZ47 | 套 | 1 |
| 13 | 電源總開關 | 茂育配套 | 套 | 3 |
| 14 | 轉速表、扭矩表、功率表 | 茂育配套 | 套 | 1 |
| 15 | 電壓表 直流數顯電流表 功率表 | 茂育配套 | 套 | 1 |
| 16 | 電機扭矩/功率/轉速等測試裝置 | 配套PC軟件 | 套 | 1 |
| 17 | 移動臺架 |
1240×600×1700mm(帶自鎖腳輪裝置) (長*寬*高1500*700*1700mm) 設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。 |
臺 | 1 |
| 18 | 保險絲盒 | 茂育配套 | 套 | 1 |
| 19 | 保修卡/合格證 | 茂育配套 | 套 | 1 |
| 20 | 教師手冊 | 茂育配套 | 套 | 1 |
| 21 | 故障模擬與排除裝置 | 茂育配套 | 套 | 1 |
