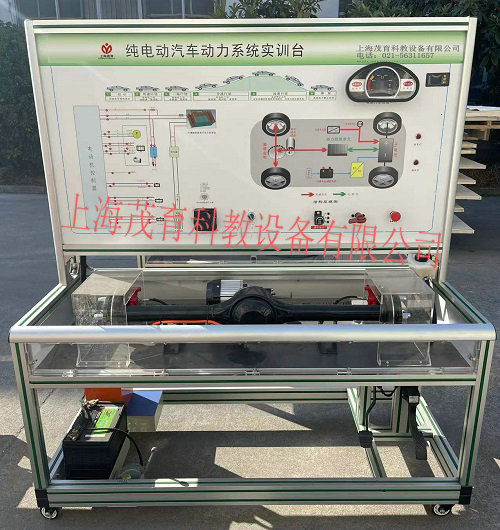

純電動汽車動力系統實訓臺,純電動汽車動力系統實訓設備
2022-08-01 10:56
純電動汽車動力系統實訓臺,純電動汽車動力系統實訓設備,純電動汽車動力系統實訓裝置采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6、實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7.實訓臺臺架采用一體化全鋁合金型材搭建，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、純電動汽車動力系統實訓臺,純電動汽車動力系統實訓設備,純電動汽車動力系統實訓裝置技術參數：
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、外形尺寸：1500×700×1700(長×寬×高)
4、移動腳輪：100*60mm
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1500*900mm | 套 | 1 |
| 2 | 組合儀表 | 電動汽車 | 個 | 1 |
| 3 | 點火開關 | 配套 | 套 | 1 |
| 4 | 主動均衡電池管理系統 | ABM-BMU主動均衡電池管理系統 | 套 | 1 |
| 5 | 電機控制器 | 與電機配套 | 套 | 1 |
| 6 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 7 | DC-DC轉換器 | 24V轉12V | 套 | 1 |
| 8 | HV磷酸鐵鋰離子動力電池組 | 24V20AH | 套 | 1 |
| 9 | 無刷直流電機驅動系統 | 24V500W | 套 | 1 |
| 10 | 半軸剎車系統 | 電動車 | 套 | 1 |
| 11 | 檔位開關 | 電動車 | 套 | 1 |
| 12 | 油門控制裝置 | 電動車 | 套 | 1 |
| 13 | 直流接觸器 | DZ47 | 套 | 1 |
| 14 | 電源總開關 | 配套 | 套 | 1 |
| 15 | 移動臺架 | 1500×700×1700(帶自鎖腳輪裝置) | 臺 | 1 |
| 16 | 保險絲盒 | 配套 | 套 | 1 |
| 17 | 保修卡/合格證 | 配套 | 套 | 1 |
| 18 | 教師手冊 | 配套 | 套 | 1 |
| 19 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
