電控懸架系統實驗臺,電控懸架系統實驗裝置,電控懸架系統實驗設備
2022-07-25 09:04

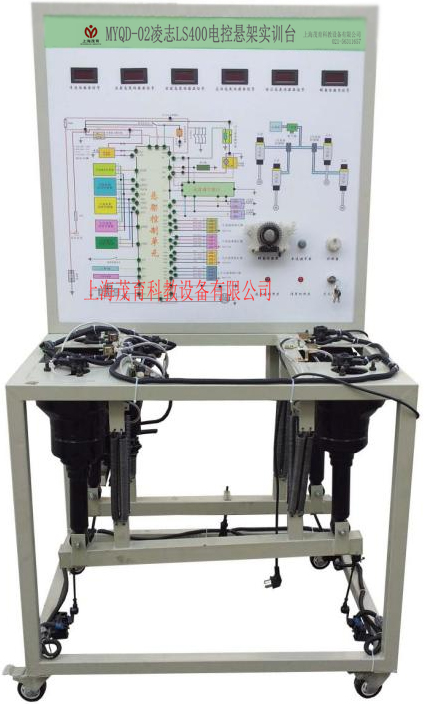

一、電控懸架系統實驗臺,電控懸架系統實驗裝置,電控懸架系統實驗設備產品概述：
本實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用奧迪車系車門開關、剎車開關、高度控制開關、空氣懸掛電腦、左前輪空氣懸掛、右前輪 空氣懸掛、左后輪空氣懸掛、右后輪空氣懸掛、左前、右前、左后、右后高度傳感器、干燥器和空氣泵、前高度控制閥、后高度控制閥、排氣閥，診斷座、發電機充電模擬、節氣門開度模擬、轉向傳感器、大型彩色噴繪電路原理圖、故障設置和排除盒的組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握電控懸架系統的構造和原理，提高學生對電控懸架系統的初步認識，使學生了解電控懸架系統起到更直觀更深入的教學目的，是各汽車學校對電控懸架系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、電控懸架系統實驗臺,電控懸架系統實驗裝置,電控懸架系統實驗設備功能特點：
1、真實可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構。
2、操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空氣懸架系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有故障指示燈和診斷座，可通過短接線閃爍故障碼來實現系統的自診斷功能。
6、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電控懸架系統實驗臺,電控懸架系統實驗裝置,電控懸架系統實驗設備技術規格：
1、外形尺寸：1200×1000×1700mm(長×寬×高)
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、移動腳輪：100*50mm
8、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
