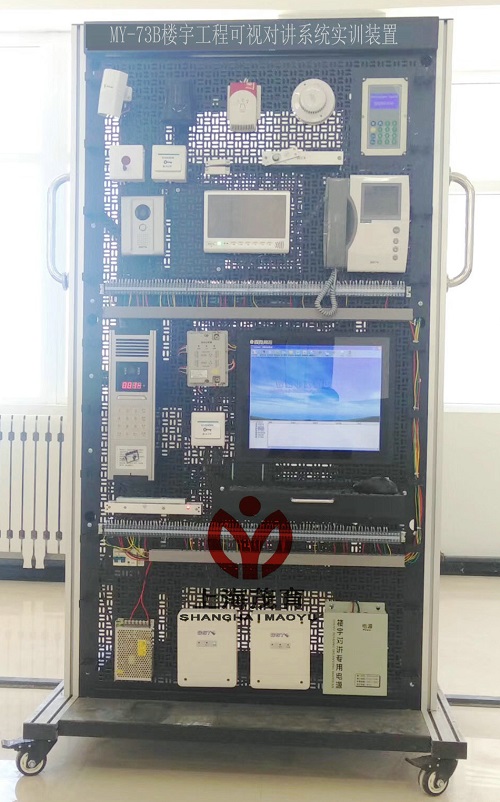

樓宇工程可視對講系統實訓裝置,樓宇工程可視對講系統實訓臺
2022-07-18 09:33
本裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
二、樓宇工程可視對講系統實訓裝置,樓宇工程可視對講系統實訓臺,樓宇工程可視對講系統實訓設備技術指標：
(1) 電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2) 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3) 整機功耗：≤300W；
（4）外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
三、樓宇工程可視對講系統實訓裝置,樓宇工程可視對講系統實訓臺,樓宇工程可視對講系統實訓設備主要配置：
| 序號 | 器材名稱 | 數量 | 單位 | 備注 |
| 1 | 立式實訓平臺 | 1 | 臺 | |
| 2 | 網孔板安裝模塊 | 8 | 塊 | |
| 3 | 網孔板用膨脹固定件 | 100 | 個 | |
| 4 | 線纜管理架 | 12 | 個 | |
| 5 | 電源管理模塊 | 1 | 臺 | |
| 6 | 嵌入式編程主機與顯示器模塊 | 1 | 套 | |
| 7 | 門前鈴 | 1 | 個 | |
| 8 | 室內分機 | 1 | 臺 | |
| 9 | 電控鎖 | 1 | 個 | |
| 10 | 門磁開關 | 1 | 對 | |
| 11 | 被動紅外空間探測器 | 1 | 個 | |
| 12 | 煙感探測器 | 1 | 個 | |
| 13 | 燃氣探測器 | 1 | 個 | |
| 14 | 緊急求助按鈕 | 1 | 個 | |
| 15 | 警鈴 | 1 | 個 | |
| 16 | 室外主機 | 1 | 臺 | |
| 17 | 層間分配器 | 1 | 個 | |
| 18 | 聯網器 | 1 | 個 | |
| 19 | 電磁鎖控制器 | 2 | 個 | |
| 20 | 開門按鈕 | 2 | 個 | |
| 21 | 電磁鎖 | 2 | 個 | |
| 22 | IC卡 | 4 | 張 | |
| 23 | 小區門口機 | 1 | 臺 | |
| 24 | 聯網器 | 1 | 個 | |
| 25 | 管理中心機 | 1 | 臺 | |
| 26 | 通訊轉換器 | 1 | 個 | |
| 27 | 可視對講系統管理軟件 | 1 | 套 | |
| 28 | 6位PDU電源 | 1 | 個 | |
| 29 | 24位超五類非屏蔽插座配線架 | 1 | 個 | 24位 |
| 30 | 8P8C超五類非屏蔽水晶頭 | 20 | 個 | |
| 31 | 超五類非屏蔽信息插座模塊 | 4 | 個 | |
| 32 | 單口86型信息面板 | 4 | 個 | |
| 33 | 86型底盒 | 4 | 個 | 86型 |
| 34 | UTP超五類4對非屏蔽跳線 | 4 | 條 | |
| 35 | UTP超五類4對非屏蔽電纜 | 100 | 米 | |
| 36 | 專用橋架 | 1 | 套 | |
| 37 | 耗材及工具 | 1 | 套 | 各規格電線、常用電工工具及線纜測試儀等 |
| 39 | 實驗指導書 | 1 | 本 | 茂育配套 |
1) 系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2) 線路故障的設置、檢測及排除；
3) 各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統；
4) 室內安防系統布/撤防的設計、接線、調試和演習；
5) 住戶系統的設計、接線、調試和演習；
6) 住戶與大樓系統的設計、接線、調試和演習；
7) 住戶、大樓與小區系統的設計、接線、調試和演習；
8) 對講門禁及室內安防系統管理軟件的操作及管理；
9) 橋架及其支架的安裝和布線；
10) 信息插座和機架設備的安裝；
11) 水晶頭及跳線的制作和測試；
12) RJ45模塊和配線架的壓線和測試；
13) RJ45跳線的連接及鏈路的測試。
