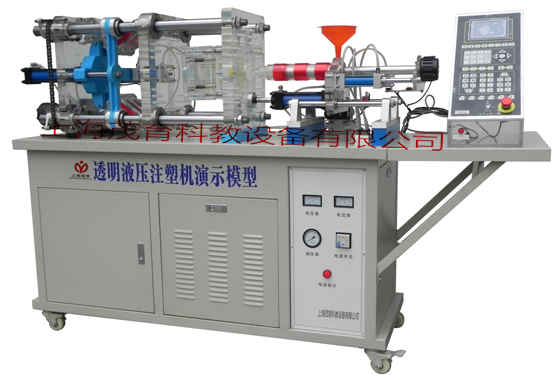

透明液壓注塑機演示模型,透明液壓注塑機演示模型實驗裝置
2022-07-17 09:25
本模型是將注塑機的自動化過程進行詳細的分解及其注塑過程中各項動作進行分項演示的一款現代化教學設備。它包括注塑機在自動化的過程中的預塑、注膠、冷卻、開模、合模、頂出等基本動作，詳細直觀的呈現出各部分的結構及動作原理。
1、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
2、機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨性能好，長久不變色演示效果逼真。
3、特殊液壓油：本演示臺采用的液壓紅油，在演示過程中，可清晰的觀看到液壓油的流向，且增加了透明元件的美感。
4、控制多樣化：采用珊星F3880注塑機電腦系統，可實現自動與手動相互切換。
5、自動演示射臺部分可拆卸，換成手動注膠系統，利用硅膠等材料可以注塑成型工件，演示過程可以形象看到工件的成型，及成型件的流動過程。
6、 注塑原料采用硅膠及配套凝固劑，注朔產品10-15分鐘內變可成型。過程清晰，原理明顯，教學直觀，教具投入的成本少，是一套理想的教學用品。
1、5.7〞單色LCD液晶顯示
2、多語言文字支持，實時動態顯示
3、高性能32位多微處理器控制系統
4、系統響應時間2ms
5、四級射膠、三級保壓、三級熔膠
6、多組抽芯、絞牙，適合各種復雜塑件注塑成型
7、多層密碼設定，確保數據安全性
8、中/英文模具名稱輸入，45/100組模具資料儲存（可擴充至600組）
9、料筒溫度異常檢測及保護功能
10、壓力速度比例曲線頁面調整，實現壓力速度精確控制
11、I/O輸入輸出點更換
12、完善的自診斷功能，語音報警提示，實時操作幫助
13、7段模糊溫度控制，溫度控制精度±1℃，具有預加熱與保溫功能
14、具有熱電偶串線保護及斷線、短路檢測功能
15、壓力、速度、背壓三路模擬比例輸出，具有短路保護功能
16、具有電壓電流兩種D/A比例輸出，電流輸出范圍0-3A，電壓輸出范圍0-10V，便于變量泵和伺服閥控制
17、行程開關、雙電子尺、三電子尺可選擇
18、32個輸入點，32個輸出點
1、 實現注塑機自動化過程動態演示
2、 注塑機的工作原理
3、 注塑機的組成結構
4、 注塑機的電氣控制系統
5、 注塑機液壓系統的組成
6、 注塑機澆注系統的作用和設計要求
7、 注塑模具抽芯機構
8、 模具冷卻水的循環過程
9、 熟悉注塑機標準操作面板
1、 工作油液：6#液壓紅油
2、 工作壓力：約2.5MPA
3、 交流電源：三相380V 50HZ
4、 直流電源：24V DC
5、 演示臺尺寸（長x寬x高mm）：：2000x600x1250mm
6、 整機重量：.約150KG
7、 模具配置（可選）：大水口模（默認）（長X寬=200x200mm）
