400W風力發電教學實驗實訓裝置,風力發電教學實驗實訓設備
2022-07-09 14:37
一、400W風力發電教學實驗實訓裝置,風力發電教學實驗實訓設備,風力發電教學實驗實訓平臺教學特點:
1、系統實驗平臺集成了室內溫/濕度儀，風速測量系統，讓使用者操作起來更直觀。
2、系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
3、系統面板上采用直觀的數字儀表和液晶顯示，讓用戶即時了解系統工作狀態。
4、系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
5、風力發電教學實驗系統，可以讓實訓學生自行拆裝移動，使用簡便、節能環保、無污染。
6、增加分布式發電原理與實驗模塊，讓學生增加對新知識的理解
二、400W風力發電教學實驗實訓裝置,風力發電教學實驗實訓設備,風力發電教學實驗實訓平臺運行技術條件:
風力系統:
1、風輪直徑：1.65(m)
2、啟動風速：1.5(m/s)
3、額定風速：12(m/s)
4、安全風速：35(m/s)
5、工作形式：上風式永磁同步發電機
6、 風葉旋轉方向：順時針
7、風葉數量：3（片）
8、風葉材料：玻璃增強聚丙烯材料
9、電機材料：鋁合金&不銹鋼
10、模擬風洞：風量：34073 m3/h，1275Pa-2138Pa，2.2kW；
充電系統：
1、額定功率：400(W)
2、額定電壓：12/24(V)
3、額定電流：33.3/16.7（A）
電力蓄能系統（機內）：
1、儲能形式：閥控式密封鉛酸蓄電池
2、額定電壓：12V
3、額定容量：100Ah
4、充電方法（恒壓），循環︰最大充電電流為5.6A
逆變模塊系統（機內）：
1、直流輸入電壓：10.5～16.8 VDC
2、額定蔬出功率：300W
3、輸出電壓：110/220VAC
4、輸出波形：純正弦波
5、輸出頻率：50Hz
6、工作效率：85%
7、功率因數：>0.88
8、波形失真率≤5%
9、工作環境：溫度-20℃～50℃
10、相對濕度：﹤90﹪（25℃）
11、保護功能：極性反接、短路、過熱、過載保護
控制模塊系統
1、工作電壓：12VDC
2、充電功率：500W
3、風機功率：400W
4、充電方式：PWM脈寬調制
5、充電最大電流 16.5A
6、過放保護電壓 10.5V
7、過放恢復電壓 12.6V
8、輸出保護電壓 16.2V
9、卸載開始電壓（出廠值）15V
10、卸載開始電流（出廠值） 12A
11、控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電12、池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償?shù)裙δ埽?br style="margin: 0px; padding: 0px;" /> 負載模塊裝置系統：
1、風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W
2、交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W
3、馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W 轉速：20rmp/min
4、交流LED燈×1個，交流節能燈×1個
5、直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置
顯示裝置系統：
1、直流電流表：× 1個，20A， 顯示模式︰0.5”LED
2、直流電壓表：× 1個，50V， 顯示模式︰0.5”LED
3、交流電壓表：× 1個，500V，顯示模式︰0.5”LED
4、交流電流表：× 1個，5A， 顯示模式︰0.5”LED
5、交流電壓表：× 1個，50V， 顯示模式︰0.5”LED
6、交流電流表：× 1個，50A， 顯示模式︰0.5”LED
7、時間、溫/濕度表：× 1個，-20～99.9℃ 顯示時間，室內溫、濕度
8、風機轉速表：× 1個，5A， 顯示模式︰0.5”LED
9、風速風向儀：風速：0～45M/S
風向：0～360°
精度±0.3M/S±3°
工作電源：AC220V，50HZ，DC12V可選
過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口
電氣開關操作柜：
1、交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
2、儀表顯示、控制按鈕（開關）、智能型風光互補控制器、風速儀、鼓風機調速。
監控軟件：
1、PC監控模塊：監控主機、監控軟件。
2、顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

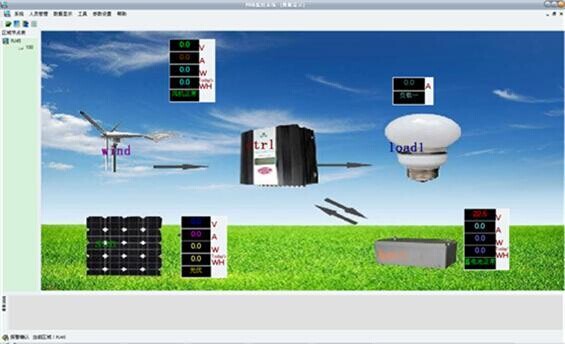

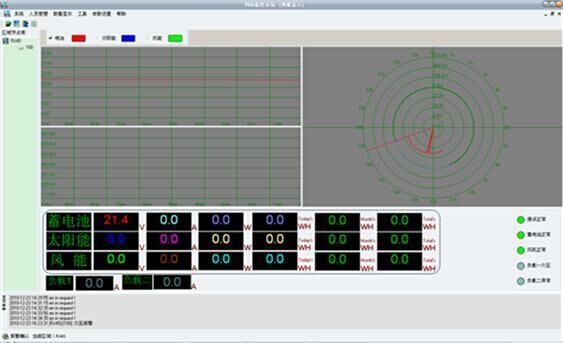

系統工作主界面 系統工作數據主界面（可切換不同曲線界面）
三、400W風力發電教學實驗實訓裝置,風力發電教學實驗實訓設備,風力發電教學實驗實訓平臺教學項目及實驗內容：實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電系統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控制技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢復、過充保護、過充恢復
均充保護、均充恢復、浮充保護、浮充恢復
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電系統的直接負載實驗
實驗10.風力發電系統的風速變化影響實驗
實驗11.限速機械保護系統原理實驗
實驗12.限速電控保護系統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機系統實驗
實驗18. 綜合實驗。
