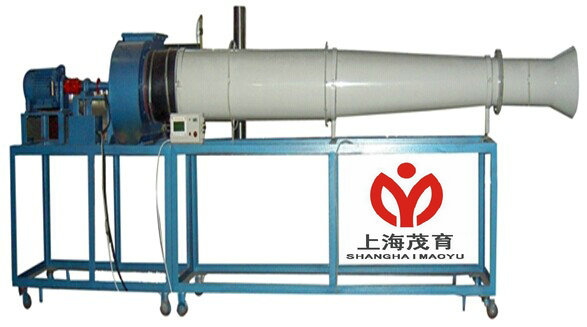

離心式風機性能實驗臺,離心式風機性能實驗裝置
2022-07-07 07:44
1、外形尺寸：3600×500×1200mm
2、工作電壓：380V 功率：1500W
3、流量傳感器：量程500Pa、精度5%
4、壓差傳感器：量程500Pa、精度5%
5、溫度傳感器：18B20、精度±0.5℃
6、電功率法測功率,精度5%
7、轉速傳感器：量程0～3000rpm、精度1%
8、風機參數：全壓500-600Pa；風量3500～4000m3/h；轉速1450r/min；功率1.5KW；電壓380V
二、離心式風機性能實驗臺,離心式風機性能實驗裝置,離心式風機性能實驗設備主要用途：
可測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。
三、離心式風機性能實驗臺,離心式風機性能實驗裝置,離心式風機性能實驗設備配置組成：
1、實驗臺架
2、稱重傳感器
3、液晶顯示屏
4、集流器
5、節流閥門
6、整流柵
7、測試風管
8、被測風機
9、電動機
四、離心式風機性能實驗臺,離心式風機性能實驗裝置,離心式風機性能實驗設備技術特點：
1、采用進氣試驗方法,風機出風口垂直向上
2、測定風機風量、風壓、軸功率、溫度、轉速
3、具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲線)，并可打印數據分析處理表格及特性曲線。
主要配置：
(1)入口集流器、手動螺桿節流閥門、整流柵、風機測試風管、流量及差壓傳感器測試組(在測試斷面應安裝四支畢托管,傳感測試斷面的均壓,具體參照風機測試標準)，被測風機及電動機，電功率法測功率裝置，測轉速裝置，角鐵支架(所配滑輪應有剎車功能)、配電箱，標準信號流量采集傳感器1套，差壓傳感器1套，溫度傳感器18B20，所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。
