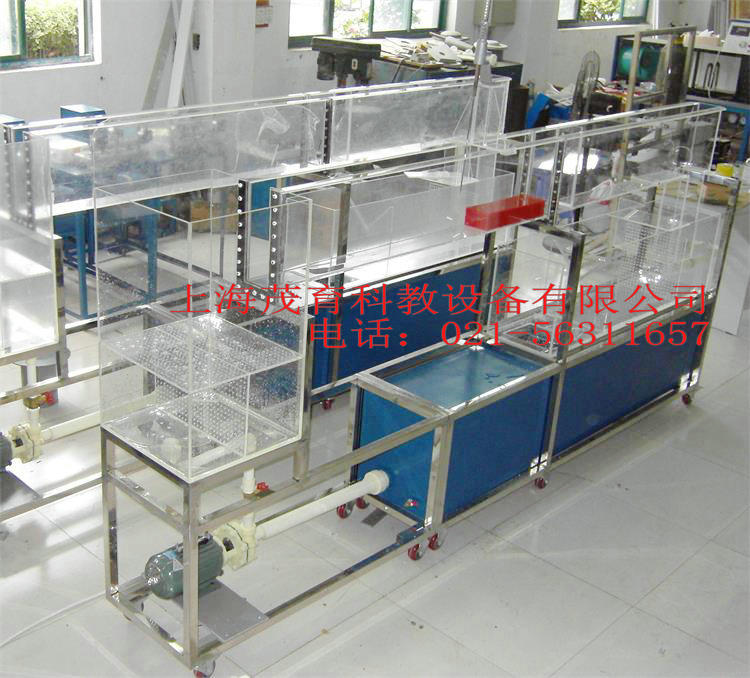

自循環明渠水槽,自循環明渠水槽實驗裝置
2022-07-07 07:29
一、自循環明渠水槽,自循環明渠水槽實驗裝置,自循環明渠水槽實驗設備主要功能：
1、堰流實驗；測定簿壁三角堰、實用堰和寬頂堰的流量系數，掌握率定量水堰的基本方法。：①觀察薄壁堰、寬頂堰（包括直角進口、園角進口和無坎三種型式）；
2、掌握閘門閘下出流現象及流量系數的測定方法，了解流量系數與相對開度之間的關系。
3、觀察不同F(xiàn)r五種形態水躍的流動特征；
4、測定堰流的流量系數、淹沒系數、水躍的共軛水深、躍長等各項水力參數；
二、自循環明渠水槽,自循環明渠水槽實驗裝置,自循環明渠水槽實驗設備主要配置：
1、三疊式透明實驗水槽
2、供水水箱
3、供水水泵
4、穩壓水箱
5、整流水板
6、三角堰
7、實用堰
8、寬頂堰
9、移動測針
10、指示尺
三、自循環明渠水槽,自循環明渠水槽實驗裝置,自循環明渠水槽實驗設備主要技術參數：
1、工作電源：220V，50HZ，
2、功率550W;
3、實驗槽尺寸：300×42×142cm，
4、明渠段尺寸：270×10×30cm。
5、實驗流量：設計流量Qd=2000~3000ml/s,最大過流量Qmax=5000ml/s;
6、量水堰流量測量精度 0.01，三角堰零點校驗絕對誤差≤0.1mm ，測針導軌的不平整度≤0.15mm ；
7、量測實驗的精度達0.03。
8、外型尺寸： 3000×500×1400（mm）
