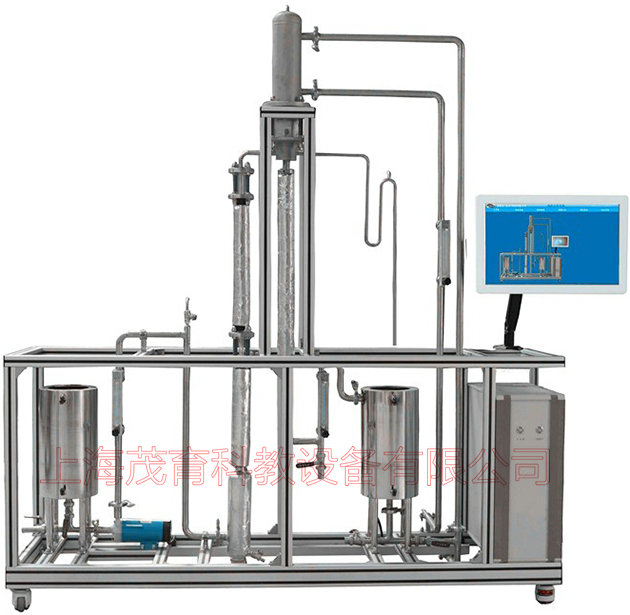

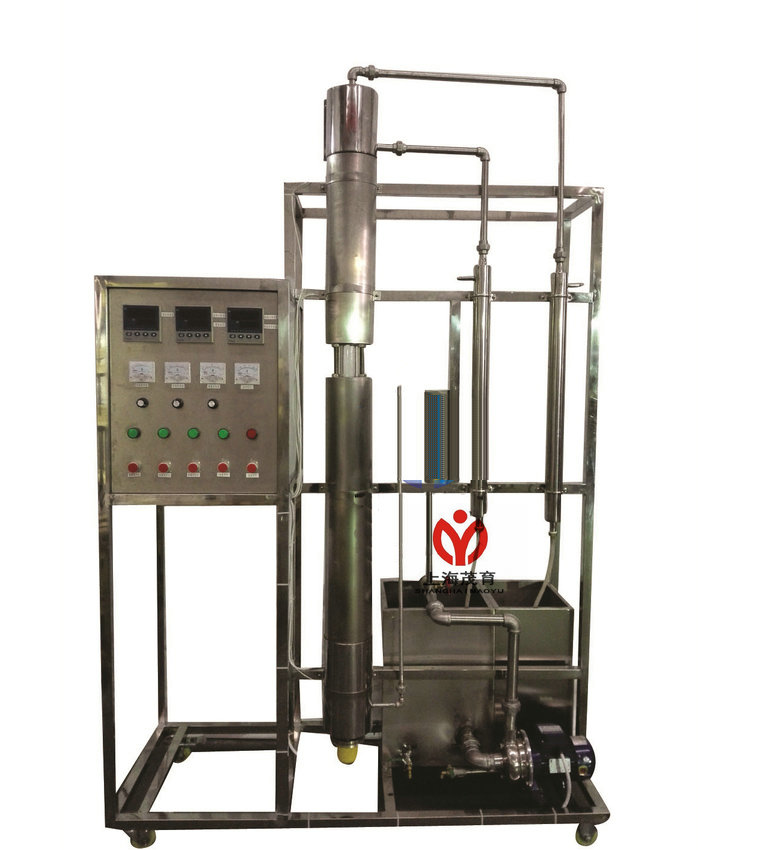

單管升膜蒸發實驗裝置,單管升膜蒸發實驗設備,單管升膜蒸發實驗臺
2022-07-06 13:21
單管升膜蒸發實驗裝置,單管升膜蒸發實驗設備,單管升膜蒸發實驗臺觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）；測量在不同流型下的對流傳熱系數及蒸汽的干度。
| 分 項 | 說 明 | |||
| 裝置功能 |
1、觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。 2、單管升膜蒸發實驗裝置,單管升膜蒸發實驗設備,單管升膜蒸發實驗臺測量在不同流型下的對流傳熱系數及蒸汽的干度。 |
|||
| 設計參數 | 傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。 | |||
| 公用設施 |
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 2、電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
1、304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。 2、304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。 玻璃觀測段 長度100mm高硼硅玻璃視窗。 3、304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。 4、304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。 5、304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。 6、LZB-10轉子流量計：流量范圍6～60L/h 。 7、不銹鋼離心泵 1臺。 8、不銹鋼水箱 1臺。 9、冷卻水出口溫度 1支。 10、主體溫度、壁面溫度熱電偶3支。 11、宇電AI702M多路數字溫度顯示儀。 12、宇電AI518溫度控制儀（帶手動功能）。 13、304不銹鋼儀表柜：測控、電器設備在實驗架上。 14、單管升膜蒸發實驗裝置,單管升膜蒸發實驗設備,單管升膜蒸發實驗臺304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀 | 無 | |
| 預熱溫度 | Pt100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） | |
