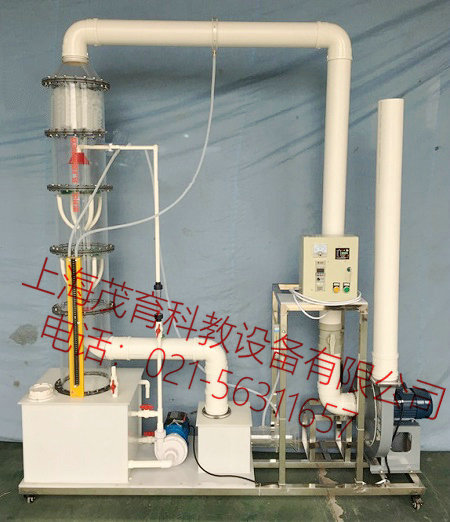

旋流板塔氣體吸收實驗裝置,旋流板塔氣體吸收實驗設備
2022-06-29 09:32
一、旋流板塔氣體吸收實驗裝置,旋流板塔氣體吸收實驗設備,旋流板塔氣體吸收實驗臺實驗?zāi)康模?/span>
1、了解旋流板塔的結構、流程及基本操作。
2、測定氣體凈化系統的操作及吸收傳質系數。
3、研究塔板負荷性能及影響因素。
本裝置主要配置：旋流板塔、風機、水泵、流量計、調節閥、水箱及風管、廢氣源、進氣流量計、配氣罐、風速儀、壓力計、不銹鋼框架、控制屏。
1、環境溫度：5℃～40℃，對酸性氣體的吸收效率90%以上。
2、水泵：額定流量10L/min，功率90w，揚程8m。
3、抽風機功率：1.5Kw，轉速：2900r/min。
4、旋流板塔：Φ150×1500㎜，塔板3塊、板間距300㎜，塔體為透明有機玻璃。
5、液體流量計： 60-600L/h，氣體流量計： 1.6-16mL/min
6、U型壓力計：測量范圍±0—500mm。
6、水箱：400×400×300㎜，PVC材質。
8、控制屏和框架均為不銹鋼，結構緊湊，外形美觀，操作方便。
9、外形尺寸：2000×550×2300㎜。
