電工模電數電綜合實驗室成套設備,電工模電數電綜合實訓考核裝置
2026-02-02 14:59
電工模電數電綜合實驗室成套設備-根據中高職模電數電技術教學大綱要求而研制。學習并掌握其中所涉及到模電數電技術實驗的操作，加強學生對模電數電相關理論知識的理解，為教師及學生的實驗和科研提供支持平臺。該設備臺適用于高等院校及中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、教字電路，電氣控制設備等課程實驗。
二、設備結構：

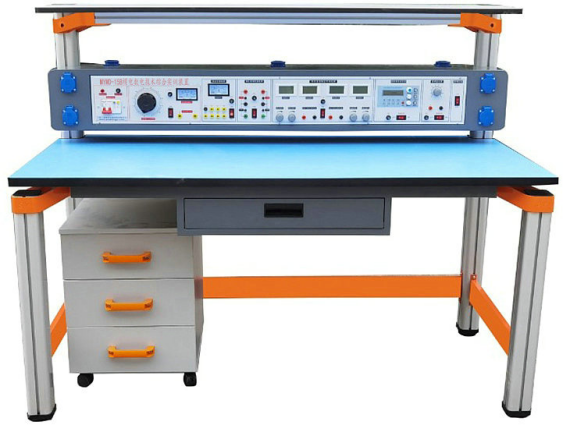

裝置由實驗臺主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗?zāi)K可根據實驗需求自由組合實驗。
（一）實驗主機箱結構：
實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于150kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控制箱組成一個完整的實訓屏。
三、實驗項目：
| 電工實驗： | |
|
1、電工測量儀表的使用 2、常用元件的識別與檢測 3、線性元件與非線性元件的伏安特性 4、電源的外特性 5、電位值、電壓值的測定 6、電流表和電壓表的擴程 7、基爾霍夫定律的驗證 8、驗證楞次定律 9、迭加原理與互易定理的驗證 10、戴維南定理與諾頓定理的驗證 11、電壓源與電流源的等效變換 12、受控源特性的研究 13、一階電路實驗 14、二階電路的過渡過程 15、研究LC元件在直流和交流電路中的特性 16、負載獲得最大功率的條件 |
17、交流電路參數的測量 18、正弦交流電略中RLC元件的特性 19、RL及RC串聯電路實驗 20、RLC串聯諧振電路 21、日光燈電路的連接及功率因數改善 22、三相負載的星三角接法 23、三相電路及功率的測量 24、R-C選頻網絡研究 25、二端口網絡研究 26、單相變壓器實驗 27、互感電路實驗 28、三相異步電動機的使用與起動 29、三相電動機繼電接觸控制的基本電路 30、三相電動機Y-△起動控制實驗 31、三相電動機的順序控制實驗 32、三相電動機能耗制動控制實驗 |
| 模擬部分： | |
|
1．二極管的正、反相特性 2．晶體三極管的輸入、輸出特性 3．晶體管共射極單管放大器 4．兩級阻容耦合放大電路 5．負反饋對放大器性能的影響 6．場效應管放大器 7．差動放大電路 8．運算放大器指標測試 9．集成運算放大器的基本應用 (多種模擬運算電路) 10．集成運算放大器非線性應用 （多種波形發生器） |
11．變壓器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．單相橋式整流電路 15．串聯型晶體管直流穩壓電源 (設計性實驗) 16．集成直流穩壓電源 17．單結晶體管特性 18．單結晶體管觸發電路 19．晶閘管簡單測試 20．晶閘管可控整流電路 |
| 利用上述20項實驗元器件還可完成下面實驗項目 | |
|
l．電壓負反饋偏置電路 2．分壓式電流負反饋偏置電路 3．用二極管穩定工作點 4．共基極放大電路 5．共集電極放大電路 6．共源極基本放大電路 7．場效應管共漏極電路 8．場效應管共柵極電路 9．單管阻容放大電路 10．變壓器耦合放大電路 11．甲類功率放大電路 12．串聯電流負反饋電路 13．串聯電壓負反饋電路 14．并聯電壓負反饋電路 15．并聯電流負反饋電路 16．共基共射極放大電路 17．自舉射極輸出電路 18．NPN一PNP直接耦合放大電路 19．用負反饋消除自激振蕩 20．晶體管開關作用 21．變壓器反饋式振蕩電路 22．電容三點式振蕩電路 23．電感三點式振蕩電路 24．差動放大電路的基本形式 25．長尾式差動放大電路 26．雙電源長尾式差動放大電路 27．運放用作交流比例放大 28．反相輸入保護措施 29．同相輸入保護措施 30．電源極性錯接的保護 31．RC高通電路 32．利用三極管來保護器件 33．差動輸入運算電路 34．快速積分電路 35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 37．基本對數運算電路 38．實用微分電路 39．反對數放大基本電路 40．簡單的過零比較電路 41．利用二級管作為上限檢測幅度選擇電路 42．下限幅度選擇電路 43．RC無源網絡的低通濾波電路 44．同相輸入一階低通濾波電路 45．反相輸入一階低通濾波電路 46．簡單的二階RC濾波電路 47．典型二階RC有源低通濾波電路 48．典型二階高通有源濾波電路 49．基本帶通濾波電路 50．典型帶通濾波電路 51．矩型波振蕩電路 52．寬度可調的矩形波發生器 53．幅頻可調的鋸齒波發生器 54．單相半波整流電路 55．單相全波整流電路 56．電容濾波電路 57．電容濾波帶電阻負載 58．RC濾波電路 59．基本LC濾波電路 60．二倍壓整流電路 61．三倍壓整流電路 62．基本穩壓電路 63．基本調整管穩壓電路6 64．具有放大環節的穩壓電路 65．單相半波可控硅整流 66．電子調壓電路 67．電子催眠器一一趣味性實驗一 68．電子門鈴電路一一趣味性實驗二 69．電子報警電路一一趣味性實驗三 |
| 數字部分 | |
|
l．TTL集成邏輯門的參數測試 2．CM0S邏輯門的參數測試 3．TTL集成電極開路門與三態輸出門的應用 4．與、非、或、與非門電路實驗 5．半加器電路實驗 6．全加器電路實驗 7．RS觸發器實驗 8．D觸發器實驗 9．JK觸發器實驗 10．T觸發器實驗 11．JK型觸發器轉換成D觸發器 12．D型觸發器轉換成JK觸發器 13．計數器實驗 14．MSI移位寄存器及其應用 15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 17．微分型單穩態電路 18．環形多諧振蕩器 19．利用門電路構成編碼器分配器、選擇器 20．組合電路的設計之一一一編碼轉換 21．組合電路的設計之二一一顯示電路 22．同步時序電路的設計 23．計算機時序電路的設計 24．集成定時器測試及應用 25．CM0S集成A/D、D/A轉換電路實驗 26．二極管非門、或非門電路 27．三極管非門、與非門、或非門電路 28．異步十進制減法計數器 29．異步十進制加法計數器 30．綜合能力培訓實驗一一電子秒表 |
