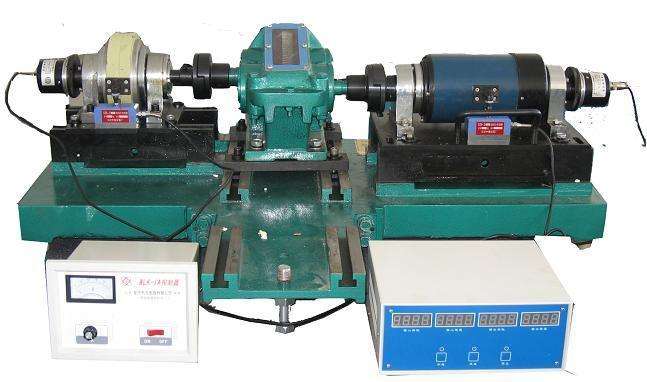

齒輪傳動效率綜合實驗臺,齒輪傳動效率綜合實驗設備,齒輪傳動效率
2021-10-16 09:16
1、直流電機功率：600W；
2、調速范圍：0-1500 rpm；
3、負載范圍：0-50Nm；
4、最大中心高度：150mm；
5、光柵角位移傳感器參數：2個、1000柵/轉；
6、測力傳感器參數：2個、額定量程5 kg、20kg，精度0.1％；
7、外形尺寸：960×660×680mm；
8、重量：180kg 。
二、齒輪傳動效率綜合實驗臺,齒輪傳動效率綜合實驗設備,齒輪傳動效率綜合實驗裝置基本配置：
1、驅動源：采用直流調速電機，其動力輸出端聯接聯軸器，另一端聯接光柵角位移傳感器，其圓周方向有測力傳感器，可檢測動力輸出的扭矩和速度。
2、減速器：單、雙頭蝸桿蝸輪減速器各1臺：速比i=15、30；圓柱齒輪減速器 1臺：速比i=15；
3、聯軸器：彈性柱銷聯軸器、撓性爪型聯軸器、滾子鏈聯軸器。
4、光柵角位移傳感器兩個，測力傳感器兩個；軟件一套隨機工具一套。
三、齒輪傳動效率綜合實驗臺,齒輪傳動效率綜合實驗設備,齒輪傳動效率綜合實驗裝置實驗內容
1、測試并繪制機械傳動系統的速比、轉矩、效率等機械特性曲線；
2、分析比較不同機械傳動系統的機械特性的差別；
四、性能特點
1、利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整。
2、教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能，可利用分析軟件的開放平臺，使用者可自行數據處理。
3、實驗臺采用下拉式控制面板、液晶顯示，顯示數據穩定、可靠。
4、該實驗臺可實現一臺計算機與多臺實驗臺進行多機通訊的實驗操作功能。
5、計算機全程控制（全自動）或手動控制設備的啟停、加減速(手動控制)、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸?shù)取?/font>
五、造型及表面處理
1、造型美觀、大氣、實物感強；
2、機械加工精細；
3、主要構件外露表面鍍鉻；其他構件表面防銹處理加噴塑；
4、噴塑表面平整、光滑清、清潔無劃痕和脫落斑點。
