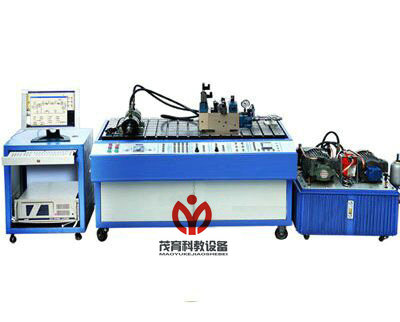

MY-558電液比例與電液伺服性能檢測綜合實驗臺

電液比例與電液伺服性能檢測綜合實驗臺由操作臺.泵站.電腦桌組成。采用“虛以儀器”技術，運用虛以儀器測控和多種控制方式的新一代液壓產品，能可靠完成電液伺服和電液比例系統的閉環控制.電液伺服閥和電液比例閥的性能測試，以及液壓元件性能測試。是液壓學科中必備的產品。
一、實驗臺特點:
1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。
2.選用高性價比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。
3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。
5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。
6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。
7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。
二、實驗內容
1.電液伺服閥的基本特性實驗；
1）空載流量特性 2）負載流量特性
3）壓力增益特性 4）內部泄露特性
5）頻率特性
2.電液比例閥基本特性實驗；
1）穩態控制特性
2）穩態負載特性
3）階躍響應特性
4）頻率響應特性
3.電液比例流量閥實驗；
1）穩態控制特性實驗
2）穩態負載特性實驗
3）輸入電流階躍響應特性實驗
三、技術參數
定量葉片泵，型號YB1-10
額定壓力6.3Mpa
排量10ml/r
轉速1450r/min
驅動功率2.2KW
定量葉片泵，型號YB1-6
排量6ml/r
轉速1450r/min
額定壓力6.3Mpa
驅動功率1.5KW
四、主要配置

液壓元件配置
序號	名稱	型號	參數	數量
1	定量葉片泵	YB1-10	P額=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW	1
2	定量葉片泵	YB1-6	P額=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW	1
3	液壓缸	單桿雙作用缸	D=40，d=28,L=150	1
4	液壓缸	雙桿雙作用缸	D=40，d=28,L=150	1
5	溢流閥	Y-25B	P額=6.3MPa,Q額=25L/min	2
6	節流閥	L-25B	P額=6.3MPa,Q額=25L/min	1
7	電磁閥	22E2-25B	P額=6.3MPa,Q額=25L/min	2
8	電磁閥	34E2-25B	P額=6.3MPa,Q額=25L/min	1
9	電液伺服閥配伺服放大器	QDY8-E20-200	P額=16MPa,Q額=20L/min， I額=200mA,電反饋式電液流量伺服閥	1
10	伺服油缸	定做（選）	D=50mm，d=28mm,L=60mm	1
11	蓄能器	NXQ1-1/10	容量1L，壓力10MPa	1
12	高壓濾油器	QVI-H40X5	壓力32MPa,流量40L/min，過濾精度5υ	1
13	回油過濾器	RFB-63X10	壓力1.6MPa,流量63L/min，過濾精度10υ	1
14	風冷卻器		壓力1-4MPa,流量20L/min，功率65W	1
15	高壓球閥	YJZQ-J15	壓力32MPa，通徑15mm	1
16	單向閥	I-25	壓力6.3MPa,流量25L/min	1
17	電液比例方向閥配比例放大器	4WRE6E8-10B/24Z4/M	最大流量65L/Min,重復精度＜=1%，電磁鐵最大電流1.5A。	1
18	電液比例溢流閥配比例放大器	DBETR-10B/80M	最高設定壓力8MPa,最大流量3L/Min	1
19	電液比例調速閥配比例放大器	2FRE6-20B/10QM	最大流量10L/Min,最小壓差0.6~1MPa，壓降0.1~0.6MPa	1
20	中泰數據采集卡	PCI8335A	輸入通道數：單端32路，雙端16路，最大采樣頻率250KHz,輸出通道數：單端4路	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查電液比例與電液伺服性能檢測綜合實驗臺的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的電液比例與電液伺服性能檢測綜合實驗臺；
2、設備質保：茂育將為各采購單位提供電液比例與電液伺服性能檢測綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對電液比例與電液伺服性能檢測綜合實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致的電液比例與電液伺服性能檢測綜合實驗臺選型錯誤或購買數量錯誤，造成電液比例與電液伺服性能檢測綜合實驗臺的退換貨要求，將不被接受；
4、設備貨期：電液比例與電液伺服性能檢測綜合實驗臺的發貨期為參考值，如您需要了解電液比例與電液伺服性能檢測綜合實驗臺的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對電液比例與電液伺服性能檢測綜合實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電液比例與電液伺服性能檢測綜合實驗臺的技術咨詢。
